Przy odbiorze instalacji elektrycznej najwięcej problemów robią nie przewody, tylko dokumenty: brak jednego załącznika, nieczytelny zakres pomiarów albo rysunek, który nie pokazuje zmian wykonanych na budowie. Dobrze przygotowany protokół odbioru instalacji elektrycznej porządkuje ten etap i pokazuje, że instalacja została sprawdzona pod kątem bezpieczeństwa, zgodności z projektem i gotowości do użytkowania. W praktyce potrzebny jest nie tylko sam formularz, ale cały zestaw dokumentów, który da się obronić przed nadzorem, inwestorem i późniejszym użytkowaniem obiektu.
Najważniejsze rzeczy do sprawdzenia przed odbiorem instalacji
- Odbiór techniczny nie kończy się na podpisie pod jednym formularzem, tylko na komplecie dokumentów i wyników badań.
- W formalnym obiegu zwykle potrzebne są: dziennik budowy lub numer EDB, oświadczenie kierownika budowy, projekt techniczny z naniesionymi zmianami oraz protokoły badań i sprawdzeń.
- Najważniejsze pomiary dotyczą izolacji, ochrony przeciwporażeniowej, ciągłości przewodów ochronnych, uziemień i działania zabezpieczeń.
- Jeśli obiekt ma elementy ppoż. albo oświetlenie ewakuacyjne, dochodzą dodatkowe protokoły i dokumenty branżowe.
- Braki formalne najczęściej nie oznaczają „odmowy na zawsze”, ale zwykle kończą się wezwaniem do uzupełnienia i opóźnieniem odbioru.
- Po zakończeniu budowy instalacja elektryczna wraca jeszcze w okresowych kontrolach co 5 lat, więc dokumentację warto archiwizować od początku.
Czym jest ten dokument i gdzie naprawdę jest potrzebny
Patrzę na ten etap jak na połączenie techniki i odpowiedzialności formalnej. Sama instalacja może działać, ale bez potwierdzenia pomiarów i zgodności z projektem nadal pozostaje tylko wykonanym układem przewodów, a nie bezpiecznie przekazaną instalacją gotową do użytkowania.
W praktyce taki dokument jest potrzebny w dwóch sytuacjach. Po pierwsze przy zakończeniu budowy lub przy składaniu wniosku o pozwolenie na użytkowanie, gdzie protokoły badań i sprawdzeń stanowią część obowiązkowej dokumentacji. Po drugie przy przekazaniu instalacji po modernizacji, rozbudowie albo remoncie, kiedy inwestor chce mieć jasny dowód, że nowy zakres został sprawdzony i odebrany bez zastrzeżeń.
To ważne rozróżnienie: formalny odbiór nie jest tym samym co zwykłe stwierdzenie, że „wszystko działa”. Działać może wiele rzeczy, ale odbiór ma pokazać jeszcze, że w razie zwarcia, uszkodzenia izolacji albo dotyku pośredniego zabezpieczenia zadziałają tak, jak powinny. Z tego powodu do dokumentu wracają nie tylko wykonawcy, lecz także inwestor, zarządca obiektu i organ nadzoru. Zanim jednak zacznie się ocena wyników, trzeba zebrać właściwe papiery.
Jakie dokumenty powinny znaleźć się w komplecie
Największy błąd, jaki widzę w praktyce, to traktowanie protokołu jako jedynego załącznika. W rzeczywistości dokumentacja odbiorowa ma pokazać cały ciąg: co zostało zaprojektowane, co faktycznie wykonano, kto to sprawdził i na jakiej podstawie uznano instalację za gotową do przekazania.
| Dokument | Po co jest potrzebny | Kto zwykle go przygotowuje |
|---|---|---|
| Oświadczenie kierownika budowy lub robót | Potwierdza zgodność wykonania z projektem, pozwoleniem i przepisami oraz porządek na budowie. | Kierownik budowy albo kierownik robót. |
| Projekt techniczny z uwzględnieniem zmian | Pokazuje, co zostało rzeczywiście wykonane i gdzie wprowadzono zmiany nieistotne. | Projektant lub wykonawca z dokumentacją powykonawczą. |
| Protokoły badań i sprawdzeń instalacji | Udowadniają, że instalacja została przebadana, a zabezpieczenia działają prawidłowo. | Osoba z odpowiednimi kwalifikacjami pomiarowymi. |
| Potwierdzenie odbioru przyłączy | Jest potrzebne tam, gdzie instalacja korzysta z nowych lub zmienianych przyłączy. | Operator sieci, wykonawca albo podmiot odbierający przyłącze. |
| Dokumentacja geodezyjna | Potwierdza zgodność usytuowania obiektu i jego elementów z projektem zagospodarowania. | Geodeta z odpowiednimi uprawnieniami. |
| Załączniki branżowe dla obiektów z ochroną ppoż. | Obejmują m.in. oświetlenie ewakuacyjne, odgromówkę, urządzenia przeciwpożarowe i ich próby. | Wykonawcy branżowi i osoby prowadzące pomiary. |
W obiektach bardziej złożonych lista rośnie szybko, bo dochodzą jeszcze rysunki z naniesionymi zmianami, opisy odstępstw, deklaracje zgodności wyrobów oraz dokumenty potwierdzające odbiór innych instalacji współpracujących z elektryką. W domu jednorodzinnym zakres bywa prostszy, ale zasada zostaje ta sama: im lepiej zebrany komplet, tym mniejsze ryzyko wezwania do uzupełnienia. I właśnie dlatego następny krok to nie kolejny podpis, tylko konkretne pomiary.
Jakie pomiary powinny się w nim znaleźć

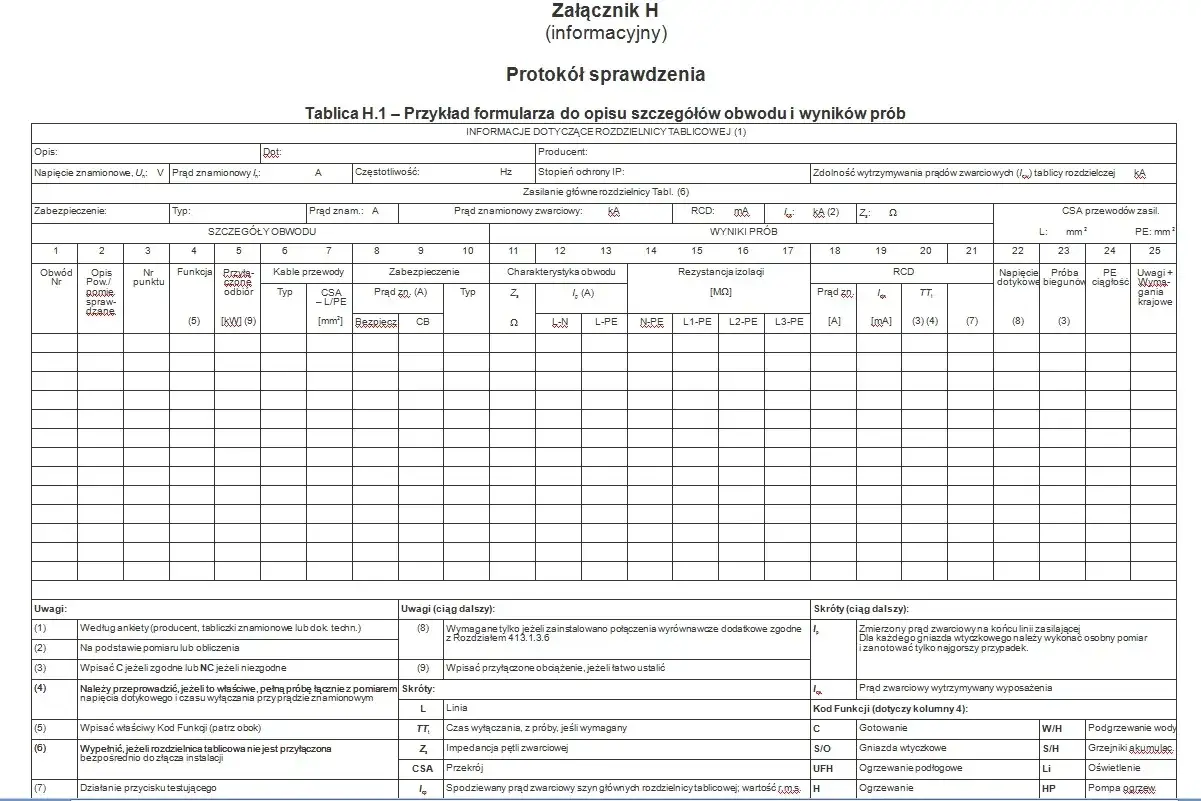

Jeśli dokument ma mieć wartość techniczną, musi pokazywać nie tylko wynik końcowy, ale też to, co sprawdzono. Dobrze opisany protokół zawiera numer obwodu, zakres badania, wynik, kryterium oceny, datę oraz dane osoby wykonującej pomiar. Bez tego trudno później odtworzyć, czego dotyczył zapis „wynik pozytywny”.
- Rezystancja izolacji - sprawdza, czy przewody i osprzęt nie mają uszkodzeń powodujących upływ prądu.
- Ciągłość przewodów ochronnych i połączeń wyrównawczych - potwierdza, że ochrona przeciwporażeniowa ma ciągłą drogę do odprowadzenia prądu uszkodzeniowego.
- Impedancja pętli zwarcia - pokazuje, czy zabezpieczenie odetnie zasilanie w wymaganym czasie po zwarciu.
- Test wyłączników różnicowoprądowych - sprawdza, czy RCD zadziała przy prądzie upływu.
- Pomiar uziemienia - jest ważny szczególnie tam, gdzie występuje instalacja odgromowa albo konkretne wymagania ochrony przeciwporażeniowej.
- Natężenie oświetlenia ewakuacyjnego - dochodzi w obiektach, w których takie oświetlenie jest wymagane projektem lub przepisami.
- Kontrola instalacji odgromowej - obejmuje ciągłość i stan techniczny elementów piorunochronnych, jeśli zostały wykonane.
Z mojego punktu widzenia najważniejsze jest to, żeby nie mieszać badania odbiorczego z „oględzinami na oko”. Oględziny są potrzebne, ale nie zastąpią pomiaru. To właśnie liczby i wyniki pokazują, czy instalacja jest bezpieczna w codziennym użyciu, a nie tylko estetyczna po montażu. Gdy zakres pomiarów jest już jasny, trzeba jeszcze wiedzieć, kto może taki dokument podpisać i kiedy lepiej wstrzymać się z odbiorem.
Kto może podpisać odbiór i kiedy nie warto go przyspieszać
Sam podpis ma znaczenie tylko wtedy, gdy stoi za nim właściwa osoba. W praktyce powinien go złożyć ktoś, kto ma odpowiednie kwalifikacje do wykonywania pomiarów lub uprawnienia budowlane we właściwej specjalności. W dokumentacji odbiorowej nie chodzi o ozdobny autograf, ale o odpowiedzialność za wynik.
Najczęściej podpisuje się osoba wykonująca pomiary, a po stronie inwestycyjnej dokument przechodzi przez kierownika budowy lub robót. Czasem dochodzi inspektor nadzoru, czasem projektant, a przy obiektach bardziej wymagających także osoby odpowiedzialne za ppoż. lub eksploatację obiektu. Brak nazwiska, numeru uprawnień albo zakresu pomiaru potrafi unieważnić sens całego protokołu.
| Problem | Co to oznacza w praktyce | Jak to naprawić |
|---|---|---|
| Brak danych osoby badającej | Dokument jest słaby dowodowo i może zostać zakwestionowany. | Uzupełnić imię, nazwisko, kwalifikacje i podpis. |
| Zbyt ogólny opis obwodów | Nie wiadomo, której części instalacji dotyczy wynik. | Opisać obwody, rozdzielnice i punkty pomiarowe. |
| Brak informacji o poprawkach po pomiarze | Nie da się ustalić, czy usterkę usunięto i czy badanie powtórzono. | Dopisać korektę i wykonać ponowny pomiar. |
| Brak rysunków z naniesionymi zmianami | Projekt nie odzwierciedla rzeczywistego wykonania. | Dołączyć dokumentację powykonawczą i opisać odstępstwa. |
| Brak pomiarów wymaganych dla obiektu | Odbiór może się wydłużyć albo wrócić do uzupełnienia. | Dowieźć brakujące protokoły, np. odgromowe lub ewakuacyjne. |
W procedurach urzędowych brak jednego załącznika zwykle kończy się wezwaniem do uzupełnienia, a w postępowaniach z udziałem organów ochrony przeciwpożarowej odpowiedź bywa potrzebna w terminie 14 dni od doręczenia zawiadomienia. Dlatego nie przyspieszam odbioru na siłę, jeśli dokumentacja jest jeszcze „do dosuszenia”. Lepiej domknąć wszystko raz, niż wracać do poprawiania po pierwszym kontakcie z urzędem albo inwestorem. A skoro odbiór techniczny ma swój finał, trzeba jeszcze pamiętać, że to nie zamyka życia instalacji na zawsze.
Dlaczego odbiór nie zamyka tematu na lata
Tu pojawia się częste nieporozumienie: skoro instalacja została odebrana, to sprawa jest zakończona. Nie jest. Odbiór potwierdza poprawność wykonania i uruchomienie, ale później wchodzą już przepisy eksploatacyjne. Właściciel albo zarządca obiektu musi dbać o kontrolę stanu technicznego, a dla instalacji elektrycznej i piorunochronnej kluczowy jest przegląd okresowy wykonywany co najmniej raz na 5 lat.
To ważne, bo pięcioletni przegląd nie jest prostym powtórzeniem pierwszego odbioru. Służy ocenie stanu użytkowanego obiektu: sprawdza się połączenia, osprzęt, zabezpieczenia, ochronę przeciwporażeniową, oporność izolacji oraz uziemienia. Roczne kontrole obejmują inne elementy budynku, więc nie warto mylić ich z badaniem instalacji elektrycznej. Mówiąc wprost: pierwszy protokół zamyka etap wykonania, ale nie zwalnia z późniejszej odpowiedzialności za stan techniczny.
W praktyce to ma jeszcze jeden skutek. Jeśli po latach zmieniasz rozdzielnicę, dobudowujesz obwody albo montujesz dodatkowe źródła zasilania, nie opieraj się na starym papierze jak na uniwersalnym dowodzie dla całej instalacji. Zmiana zakresu prac oznacza nowy zakres sprawdzeń, a czasem także nowy komplet załączników. Z tego powodu najbardziej rozsądny ruch po odbiorze to porządne zarchiwizowanie dokumentów.
Co zachować po odbiorze, żeby instalacja nie zniknęła w archiwum
Po odbiorze zostawiam sobie teczkę, która ma sens nie tylko dziś, ale też za kilka lat. To oszczędza nerwy przy sprzedaży lokalu, reklamacji, rozbudowie instalacji albo zwykłym przeglądzie. Najlepiej, gdy w jednym miejscu są:
- podpisany protokół odbiorczy z datą i zakresem badania,
- wszystkie arkusze pomiarowe z czytelnym opisem obwodów,
- projekt techniczny i rysunki powykonawcze z naniesionymi zmianami,
- oświadczenie kierownika budowy lub robót,
- dane osoby wykonującej pomiary wraz z kwalifikacjami,
- numery lub karty urządzeń pomiarowych, jeśli są wpisane do dokumentacji,
- zdjęcia rozdzielnicy, oznaczeń obwodów i miejsc, które później będą ukryte pod zabudową,
- dodatkowe protokoły dla elementów ppoż., odgromu i oświetlenia ewakuacyjnego, jeśli występują.
Dobrze spakowany komplet nie służy tylko nadzorowi. Pomaga przy reklamacji, ubezpieczeniu, sprzedaży lokalu i każdej przyszłej rozbudowie instalacji, bo od razu widać, co było wykonane, przez kogo i na jakiej podstawie. Właśnie wtedy papier przestaje być formalnością, a staje się realnym zabezpieczeniem inwestycji.
