Układ schodowy daje wygodę, której zwykle brakuje w długim korytarzu, na schodach albo przy wejściu do sypialni: światło można włączyć w jednym miejscu, a zgasić w drugim. W praktyce najważniejszy jest poprawny schemat połączeń, bo od niego zależy nie tylko komfort, ale też bezpieczeństwo i bezproblemowa współpraca z lampami LED. Poniżej rozkładam temat na części: jak działa taki obwód, jak czytać zaciski, jak podłączyć przewody i gdzie najczęściej pojawiają się błędy.
Najważniejsze rzeczy, które trzeba wiedzieć przed montażem
- Do sterowania jednym światłem z dwóch miejsc potrzebujesz dwóch łączników schodowych i dwóch przewodów korespondencyjnych między nimi.
- Neutralny N i ochronny PE prowadzi się do oprawy, a nie przez mechanizm łącznika.
- Jeśli chcesz sterować światłem z trzech lub więcej punktów, w środku układu pojawia się łącznik krzyżowy.
- Kolory żył mają znaczenie: faza to zwykle brązowy lub czarny, neutralny jest niebieski, a ochronny żółto-zielony.
- Najwięcej pomyłek wynika z błędnego podłączenia zacisku wspólnego i z testowania obwodu bez sprawdzenia napięcia.
Na czym polega układ schodowy i kiedy ma sens
W branży częściej mówi się o łączniku schodowym niż o wyłączniku, bo ten element nie odcina obwodu na stałe, tylko przełącza tor zasilania. W praktyce działa to tak, że jeden punkt sterowania może zapalić albo zgasić lampę niezależnie od położenia drugiego punktu.
To rozwiązanie ma sens wszędzie tam, gdzie dojście do jednego włącznika byłoby niewygodne: na schodach, w korytarzu, przy wejściu do sypialni albo w dużym pokoju z dwoma strefami przejścia. Ja traktuję je jako małą zmianę instalacyjną, która bardzo mocno poprawia codzienny komfort.
| Wariant | Co obsługuje | Kiedy wybrać |
|---|---|---|
| Pojedynczy układ schodowy | Jedno źródło światła z dwóch miejsc | Klatka schodowa, korytarz, sypialnia |
| Układ z łącznikiem krzyżowym | Jedno źródło światła z trzech lub więcej miejsc | Długi ciąg komunikacyjny, schody z półpiętrem |
| Łącznik schodowy podwójny | Dwa niezależne obwody z dwóch miejsc | Salon z dwiema strefami światła, żyrandol wielosekcyjny |
Jeśli planujesz układ jeszcze przed tynkami, ta tabela ma znaczenie praktyczne: od wybranego wariantu zależy liczba żył w puszce i to, czy da się poprowadzić instalację bez kucia połowy ściany. To prowadzi już wprost do najważniejszego pytania: jak odczytać sam schemat połączeń.
Jak czytać schemat połączeń bez zgadywania

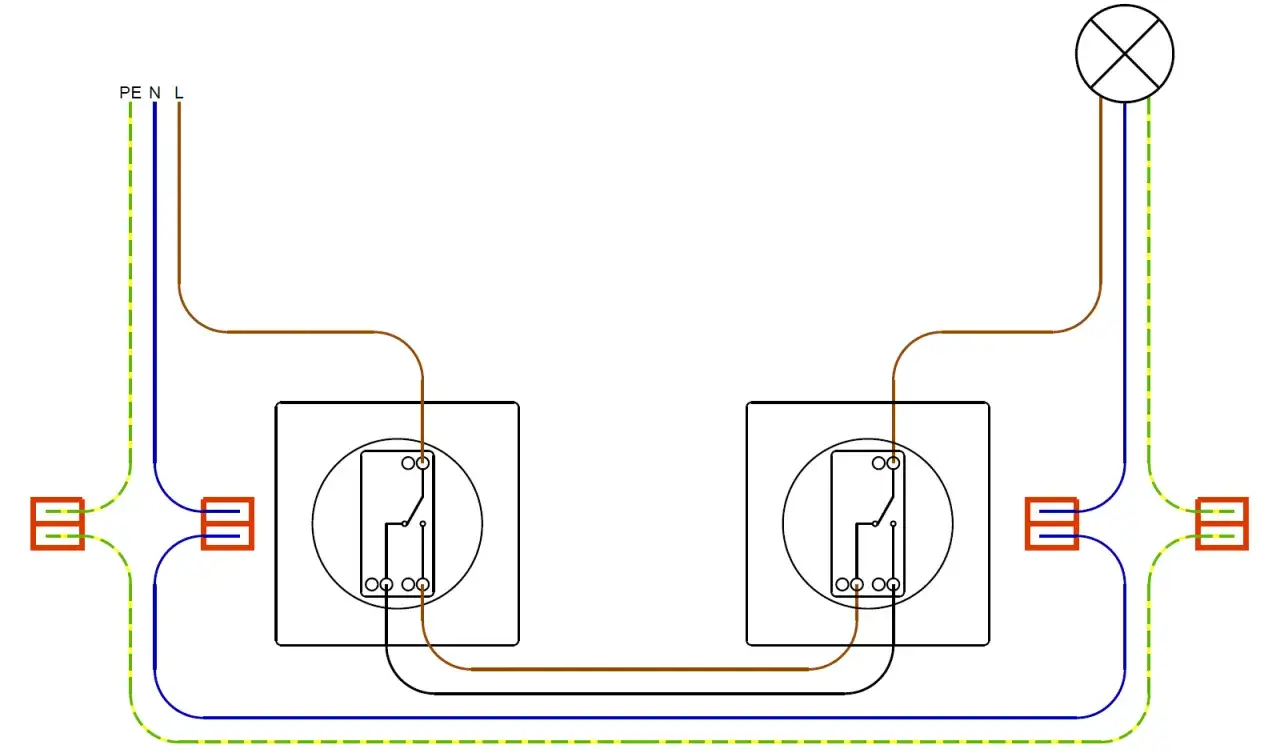

Najprostszy układ składa się z dwóch łączników i jednego źródła światła. Zasilanie fazowe L wchodzi do pierwszego łącznika na zacisk wspólny, dwa przewody korespondencyjne łączą oba łączniki, a z drugiego łącznika wychodzi przewód fazowy do lampy.
Warto zapamiętać trzy oznaczenia, bo one pojawiają się niemal wszędzie: L to faza, N to neutralny, a PE to przewód ochronny. Zacisk wspólny bywa opisany literą, strzałką albo symbolem producenta, dlatego przed montażem zawsze patrzę na oznaczenia na konkretnym mechanizmie, a nie tylko na kolor przewodu.
Między łącznikami biegną przewody korespondencyjne, czyli dwa przewody, które przekazują stan przełączenia z jednego mechanizmu do drugiego. To ważne: nie prowadzi się tam przewodu neutralnego ani ochronnego, a niebieski i żółto-zielony są w praktyce zarezerwowane dla N i PE.
Jeżeli instalacja była przerabiana wiele lat temu, kolory nie zawsze są godne zaufania. W takim przypadku nie zgaduję, tylko sprawdzam wszystko miernikiem, bo błędne założenie przy takim obwodzie zwykle kończy się czasochłonnym poprawianiem całego układu.
Jak podłączyć dwa łączniki schodowe krok po kroku
Ja zawsze zaczynam od odłączenia zasilania i potwierdzenia braku napięcia miernikiem. Samo wyłączenie bezpiecznika nie wystarcza, jeśli w rozdzielnicy coś zostało opisane nieprecyzyjnie albo instalacja była rozbudowywana etapami.
- Wyłącz obwód i sprawdź napięcie. Zrób to przy lampie i przy puszkach, jeśli masz do nich dostęp. To najprostszy sposób, żeby uniknąć przypadkowego porażenia.
- Znajdź zacisk wspólny pierwszego łącznika. To tam doprowadzasz fazę L z zasilania. Zasada jest prosta: wspólny zacisk jest punktem wejścia albo wyjścia obwodu, zależnie od strony instalacji.
- Połącz oba łączniki dwoma przewodami korespondencyjnymi. To właśnie one tworzą „most” między mechanizmami. Jeśli w jednym łączniku pomylisz kolejność tych żył, układ zwykle nadal będzie działał, ale nie zawsze tak, jak oczekujesz.
- Wyprowadź z drugiego łącznika przewód fazowy do lampy. Neutralny N i ochronny PE prowadź bezpośrednio do oprawy oświetleniowej. Nie przenoś ich przez sam łącznik, bo to nie jest jego rola.
- Dokręć zaciski i ułóż przewody w puszce. Żyły nie mogą być naciągnięte ani ściśnięte na siłę. Ciasna puszka daje o sobie znać dopiero po zamknięciu, kiedy mechanizm nie chce wejść na miejsce.
- Włącz zasilanie i przetestuj oba punkty sterowania. Lampa powinna reagować niezależnie od położenia drugiego łącznika. Jeśli nie reaguje, najpierw sprawdzam korespondencyjne, potem wspólny zacisk, a dopiero na końcu sam mechanizm.
Kiedy potrzebny jest łącznik krzyżowy albo podwójny
Jeżeli chcesz sterować jednym światłem z trzech miejsc, sam układ schodowy nie wystarczy. W środek obwodu wstawia się wtedy łącznik krzyżowy, który przełącza parę przewodów korespondencyjnych i pozwala dodać kolejny punkt sterowania bez przebudowy całego układu.
| Rozwiązanie | Co daje | Największe ograniczenie |
|---|---|---|
| Schodowy pojedynczy | Sterowanie jednym obwodem z dwóch miejsc | Tylko dwa punkty sterowania |
| Krzyżowy między schodowymi | Dodanie trzeciego i kolejnych punktów | Wymaga więcej miejsca i kolejnych żył |
| Schodowy podwójny | Dwie niezależne grupy światła z dwóch miejsc | Potrzebuje więcej przewodów i staranniejszego planu puszek |
Podwójny łącznik schodowy bywa mylony z dwoma zwykłymi łącznikami obok siebie, ale to nie to samo. W praktyce obsługuje dwa obwody jednocześnie, więc świetnie sprawdza się przy lampie z dwiema sekcjami albo przy rozdzieleniu światła głównego i dekoracyjnego.
Tu pojawia się ważne ograniczenie: jeśli w ścianie nie ma odpowiedniej liczby żył albo puszka jest zbyt płytka, taki układ zaczyna sprawiać problemy montażowe. Teoretycznie da się go zbudować niemal wszędzie, ale w starych instalacjach czasem bardziej opłaca się zaplanować nową trasę przewodów niż ratować wszystko na siłę.
Najczęstsze błędy, które psują cały układ
W układach schodowych najczęściej nie psuje się sam osprzęt, tylko sposób podłączenia. Z mojej perspektywy najwięcej problemów wynika z kilku powtarzalnych błędów, których łatwo uniknąć, jeśli wiesz, na co patrzeć.
- Pomylenie zacisku wspólnego z korespondencyjnym. To klasyka. Efekt bywa taki, że lampa działa tylko w jednej kombinacji położeń albo zachowuje się nielogicznie.
- Użycie niebieskiej lub żółto-zielonej żyły jako przewodu przełączającego. To zły zwyczaj, który później komplikuje każdy serwis. Kolory przewodów nie są przypadkowe.
- Prowadzenie neutralnego przez łącznik. W takim układzie neutralny powinien trafiać bezpośrednio do oprawy, a nie „krążyć” po mechanizmie bez potrzeby.
- Luźne zaciski. Przy lampach LED luźny styk wychodzi szybciej niż przy starych źródłach światła, bo elektronika źle znosi niestabilne połączenie.
- Testowanie bez sprawdzenia napięcia. To nie jest detal formalny, tylko realna różnica między bezpieczną pracą a ryzykiem błędu.
Jeśli po montażu wszystko działa, a mimo to lampa czasem miga albo reaguje z opóźnieniem, ja sprawdzam najpierw połączenia w puszce, dopiero potem samą oprawę. W wielu przypadkach problem nie leży w schemacie, tylko w jakości kontaktu na jednym z zacisków.
Co sprawdzić przed zamknięciem puszek
Zanim wsuniesz mechanizmy na miejsce, upewnij się, że przewody mają niewielki zapas długości i nie są naprężone. To drobiazg, ale bardzo często decyduje o tym, czy później da się jeszcze wyciągnąć łącznik bez rozbierania połowy ściany.
Sprawdź też, czy w puszce nie ma zbyt wielu złączek i czy ramka po montażu siada równo. Przy dwóch łącznikach, kilku żyłach i dodatkowym miejscu na złączki głębsza puszka bywa po prostu rozsądniejszym wyborem. Daje więcej miejsca na poprawne ułożenie przewodów i zmniejsza ryzyko, że po latach coś się rozłączy od naprężenia.
Jeśli budujesz instalację od zera, dobrze jest od razu opisać żyły albo zrobić prosty szkic w rozdzielnicy. Taki mały zapis oszczędza czas przy późniejszym remoncie, wymianie oprawy albo dołożeniu automatyki, bo nie trzeba już od nowa rozpoznawać, która żyła do czego służy. Właśnie dlatego w praktyce najlepszy układ schodowy to nie tylko poprawny schemat, ale też czytelny montaż i zapas miejsca na serwis.
