Litera L w instalacji elektrycznej nie oznacza „prądu” jako takiego, tylko przewód liniowy, najczęściej fazowy. To drobny zapis, ale od niego zależy, czy lampę, włącznik albo gniazdo podłączysz bezpiecznie i zgodnie z zasadami. W tym tekście wyjaśniam oznaczenie prądu L, różnice między L, N, PE i PEN oraz to, jak czytać opisy na lampach i schematach bez zgadywania.
Najważniejsze rzeczy, które warto zapamiętać na starcie
- L to przewód liniowy, w praktyce najczęściej fazowy, czyli ten „pod napięciem”.
- W instalacji jednofazowej spotkasz zwykle L, N i PE, a w trójfazowej także L1, L2 i L3.
- Kolor żyły pomaga, ale nie zastępuje pomiaru i odczytu schematu.
- W obwodzie oświetlenia przełącznik powinien rozłączać L, a nie neutralny N.
- Największe ryzyko błędu pojawia się w starszych instalacjach, po przeróbkach i przy nieopisanych przewodach.
Co oznacza litera L w instalacji elektrycznej
W praktyce litera L oznacza przewód liniowy, czyli ten, którym zasilanie trafia do urządzenia. W sieci 230 V to najczęściej przewód fazowy, a więc żyła, na której względem N pojawia się napięcie robocze. Jeśli patrzę na schemat albo zacisk urządzenia, traktuję L jako punkt wejścia energii, a nie jako „dowolny przewód od prądu”.
To rozróżnienie ma znaczenie zwłaszcza przy oświetleniu i osprzęcie domowym. W lampie L zwykle oznacza zacisk zasilający, w wyłączniku wskazuje tor, który powinien być rozłączany, a w układzie trójfazowym pojawia się jako L1, L2 i L3. Właśnie dlatego sam zapis literowy trzeba czytać razem z kontekstem urządzenia, a nie w oderwaniu od schematu.
Ja zawsze zaczynam od jednego pytania: czy ten element ma tylko doprowadzić napięcie, czy też je rozdziela, przełącza albo zabezpiecza? Od odpowiedzi zależy, jak interpretuję L, a to prowadzi nas do porównania z pozostałymi oznaczeniami.
Jak odróżnić L od N, PE i PEN
Najprościej: L przenosi napięcie robocze, N zamyka obwód jako przewód neutralny, PE odpowiada za ochronę przeciwporażeniową, a PEN łączy funkcję ochronną i neutralną w jednym przewodzie. To podstawowy alfabet każdej instalacji, więc warto go czytać bez zgadywania po kolorze izolacji.
| Oznaczenie | Znaczenie | Typowa barwa w Polsce | Co to oznacza w praktyce |
|---|---|---|---|
| L | Przewód liniowy, najczęściej fazowy | Brązowy, czarny lub szary | Doprowadza napięcie do urządzenia |
| N | Przewód neutralny | Niebieski | Stanowi tor powrotny dla prądu roboczego |
| PE | Przewód ochronny | Żółto-zielony | Chroni obudowę i odprowadza prąd uszkodzeniowy |
| PEN | Przewód ochronno-neutralny | Wymaga sprawdzenia dokumentacji i pomiaru | Łączy dwie funkcje, więc nie wolno go interpretować „na oko” |
W układzie trójfazowym pojawiają się jeszcze L1, L2 i L3. To trzy osobne przewody liniowe, które tworzą zasilanie 400 V międzyfazowo i 230 V między fazą a neutralnym. W praktyce ich kolejność ma znaczenie przy niektórych odbiornikach, choć przy zwykłej lampie domowej zwykle pracujesz tylko na jednej fazie.
Najważniejszy wniosek jest prosty: kolor żyły pomaga, ale nie daje pewności. Jeśli instalacja była przerabiana, opis może nie zgadzać się z rzeczywistością, a wtedy jedyną sensowną drogą jest pomiar i odczyt dokumentacji. To prowadzi do tego, jak czytać same oznaczenia na lampach i schematach.
Jak czytać oznaczenia w lampach, gniazdach i na schematach
Na oprawach oświetleniowych, zasilaczach LED i łącznikach najczęściej spotkasz kilka prostych oznaczeń. L oznacza wejście fazy, N neutralny, a symbol uziemienia wskazuje miejsce podłączenia przewodu ochronnego. Jeśli oprawa ma klasę II, PE może w ogóle nie występować, bo urządzenie jest podwójnie izolowane.
| Oznaczenie | Gdzie je widzę | Jak je interpretuję |
|---|---|---|
| L | Oprawy, zasilacze, łączniki | Zacisk fazowy lub wejście zasilania |
| N | Lampy, sterowniki LED, osprzęt | Zacisk neutralny |
| ⏚ lub PE | Metalowe obudowy, oprawy klasy I | Przewód ochronny |
| L1, L2, L3 | Urządzenia trójfazowe, rozdzielnice, schematy | Kolejne fazy zasilania |
| COM, 1, 2 | Łączniki schodowe i krzyżowe | Zacisk wspólny i wyjścia przełączane |
W instalacji oświetleniowej ważna jest jeszcze jedna zasada: wyłącznik powinien rozłączać przewód L, a nie N. Dzięki temu po wyłączeniu lampy jej część robocza nie pozostaje niepotrzebnie pod napięciem. To drobiazg, ale w praktyce robi dużą różnicę dla bezpieczeństwa i serwisu.
Jeśli masz wątpliwość przy konkretnym modelu oprawy, nie próbuję zgadywać po samych literach. Szukam schematu producenta, bo dwa zaciski opisane podobnie mogą mieć zupełnie inną funkcję w zależności od wnętrza urządzenia. I właśnie dlatego w starszych instalacjach nie wolno ufać wyłącznie kolorom przewodów.
Kolory przewodów nie wystarczą, gdy instalacja jest starsza

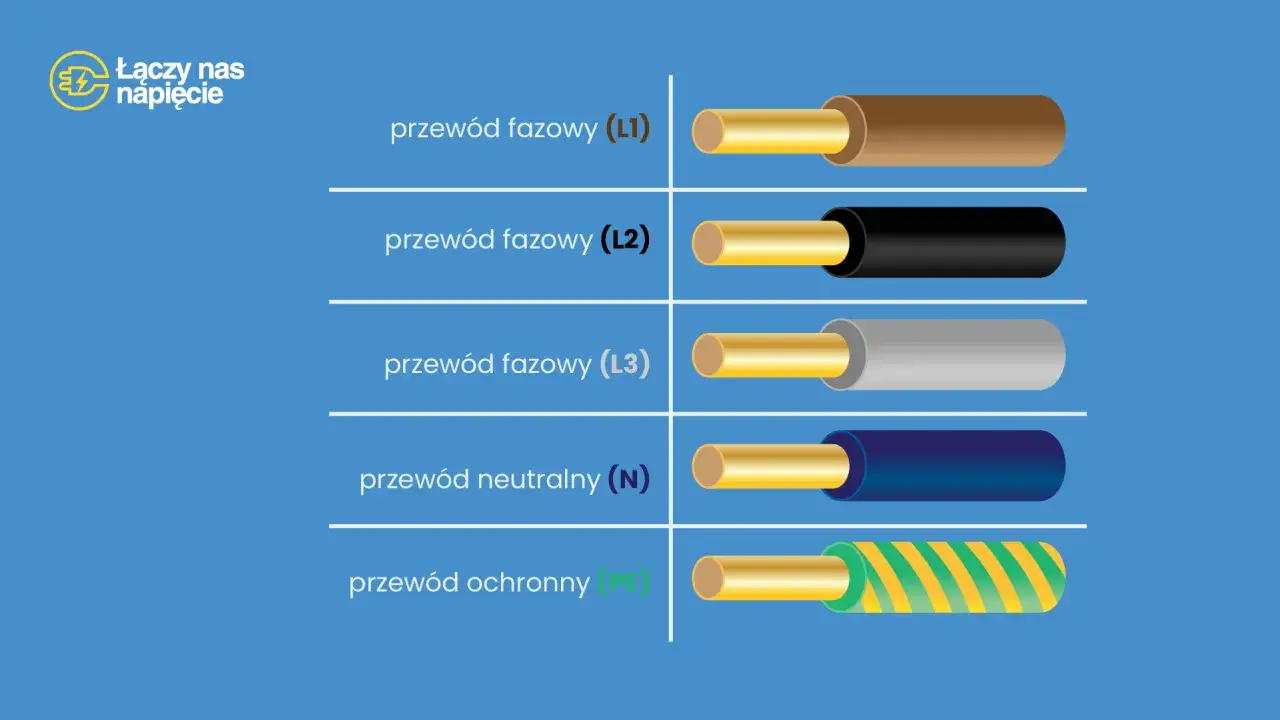

W nowoczesnych instalacjach w Polsce i szerzej w Europie najczęściej obowiązuje układ barw zgodny z PN-EN IEC 60445 i PN-HD 308 S2: brązowy, czarny lub szary dla L, niebieski dla N oraz żółto-zielony dla PE. To porządkuje pracę, ale nie rozwiązuje wszystkiego, bo w starszych budynkach spotyka się jeszcze inne kolory, a po remontach zdarzają się także przypadkowe zamiany żył.

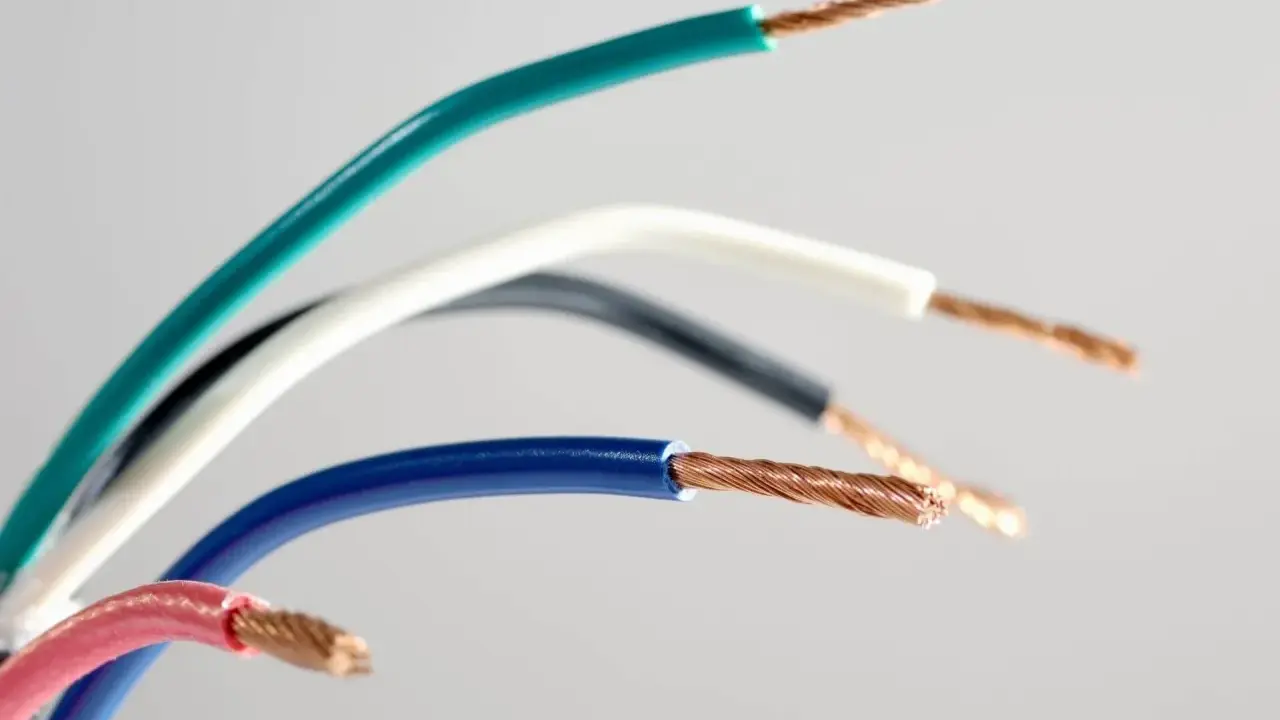

Najczęściej problem wygląda tak: ktoś widzi niebieski przewód i zakłada, że to na pewno neutralny, a potem okazuje się, że instalacja była przerabiana bez zachowania standardu. Wtedy pomagają nie kolory, tylko pomiar i sprawdzenie ciągłości oraz napięcia. W obwodach z oświetleniem to szczególnie ważne, bo błędne założenie może sprawić, że lampa „działa”, ale nadal pozostaje źródłem ryzyka przy serwisie.
- Kolor traktuję jako wskazówkę, nie dowód.
- Opis na urządzeniu jest ważniejszy niż barwa żyły.
- Pomiar dwubiegunowy daje pewniejszą odpowiedź niż szybkie sprawdzenie próbnikiem.
- Starsze instalacje wymagają większej ostrożności, bo po latach trudno ufać samym oznaczeniom.
Gdy już wiem, co naprawdę oznacza dana żyła, mogę przejść do najczęstszych błędów, które pojawiają się przy lampach, włącznikach i prostych przeróbkach w mieszkaniu lub biurze.
Najczęstsze błędy przy pracy z przewodem L
Najbardziej kosztowny błąd to mylenie L z N i zakładanie, że skoro lampa świeci, wszystko jest w porządku. Nie jest. Urządzenie może działać poprawnie, a mimo to jego część nadal będzie pod napięciem po wyłączeniu, jeśli ktoś rozłączył niewłaściwy przewód. To szczególnie groźne przy oprawach metalowych i przy wymianie osprzętu w starych instalacjach.
- Rozłączanie N zamiast L w wyłączniku światła.
- Ufanie wyłącznie kolorom bez sprawdzenia miernikiem.
- Łączenie PE z N „bo tak było wcześniej”.
- Pomijanie schematu producenta przy oprawach LED i zasilaczach.
- Praca pod napięciem bez potwierdzenia braku zasilania.
W praktyce te błędy dają bardzo podobny efekt: instalacja wygląda na sprawną, ale przy pierwszym serwisie wychodzi, że coś zostało podłączone tylko „na próbę”. Ja wolę poświęcić kilka minut na weryfikację niż wracać do obwodu po awarii albo po niepotrzebnym zadziałaniu zabezpieczenia. Z tego wynika prosty zestaw czynności, który warto wykonać przed podłączeniem lampy albo włącznika.
Co sprawdzam przed podłączeniem lampy albo włącznika
- Wyłączam odpowiedni obwód w rozdzielnicy i potwierdzam brak napięcia miernikiem.
- Sprawdzam schemat oprawy, zasilacza lub łącznika i szukam oznaczeń L, N, PE.
- Oceniając przewody, patrzę na kolory, ale traktuję je tylko pomocniczo.
- Jeśli to instalacja trójfazowa, identyfikuję, czy mam do czynienia z L1, L2 czy L3.
- Dobieram właściwe złączki i pilnuję dobrego stanu izolacji żył.
- Przed zamknięciem puszki sprawdzam, czy żaden przewód nie jest nadmiernie naciągnięty lub uszkodzony.
- Jeśli oznaczenia się nie zgadzają albo instalacja wygląda na przerabianą, wstrzymuję pracę i wzywam elektryka.
To podejście sprawdza się nie tylko w domu, ale też przy prostych zadaniach serwisowych w biurze, sklepie czy hali, gdzie dobra identyfikacja przewodu oszczędza czas i ogranicza ryzyko błędu. Właśnie dlatego L, N i PE warto traktować jak podstawowy język instalacji, a nie jak techniczny detal bez znaczenia.
Jak czytać L bez zgadywania przy kolejnych pracach
Jeśli mam zapamiętać jedną rzecz, to tę: L nie jest hasłem na pamięć, tylko wskazaniem funkcji przewodu. W praktyce szukam go na schemacie, porównuję z oznaczeniami na urządzeniu i potwierdzam pomiarem, zanim cokolwiek podłączę. Przy oświetleniu daje to najwięcej korzyści, bo od razu widać, czy faza jest przełączana prawidłowo i czy oprawa ma zapewnioną ochronę.
To właśnie taki porządek pracy najbardziej się opłaca: najpierw oznaczenia, potem kolor, na końcu pomiar i dopiero montaż. Jeśli cokolwiek nie zgadza się na którymkolwiek etapie, lepiej zatrzymać się od razu niż budować instalację na domysłach. Przy elektryce ostrożność nie spowalnia pracy, tylko zwykle oszczędza poprawki.
