Dobór przewodu do lamp nie sprowadza się do jednego numeru z katalogu. Liczy się nie tylko moc opraw, ale też miejsce prowadzenia trasy, długość odcinka, sposób montażu i to, czy zasilasz zwykłe 230 V, czy niskonapięciowe LED-y. Poniżej pokazuję, jaki kabel do oświetlenia wybrać w domu, ogrodzie i przy prostych instalacjach LED, a także na co uważać, żeby nie zrobić sobie później kosztownej poprawki.
Najczęściej sprawdza się przewód 3x1,5 mm2, ale miejsce montażu zmienia szczegóły wyboru
- Do stałych obwodów oświetleniowych w domu najczęściej wybieram miedziany przewód 3x1,5 mm2.
- W ścianie i pod tynkiem zwykle sprawdza się przewód instalacyjny, a na zewnątrz lub w gruncie kabel o podwyższonej odporności.
- Przy LED na 12/24 V przekrój trzeba dobrać do mocy i długości trasy, bo cienki przewód szybko powoduje spadek napięcia.
- Przy metalowych oprawach i większości instalacji klasy I przewód ochronny PE powinien być doprowadzony do obwodu.
- Najwięcej problemów robią nie sam kabel, tylko błędna liczba żył, zbyt mały przekrój i złe warunki ułożenia.
W domowej instalacji zwykle wygrywa 3x1,5 mm2
Jeśli miałbym wskazać jeden wybór startowy dla mieszkania lub domu, byłby to miedziany przewód 3x1,5 mm2 do stałego obwodu oświetleniowego. To najbezpieczniejszy i najczęściej stosowany wariant dla lamp sufitowych, kinkietów, plafonów i większości punktów światła w pomieszczeniach. W praktyce taki obwód zwykle współpracuje z zabezpieczeniem 10 A, choć ostatecznie zawsze decyduje projekt i charakter instalacji.
Nie traktuję jednak tego jako odpowiedzi uniwersalnej. Inny przewód wybiorę do zwykłego światła w salonie, inny do ogrodu, a jeszcze inny do taśmy LED zasilanej niskim napięciem. Żeby nie pomylić tych światów, najpierw rozróżniam sam typ przewodu, bo to porządkuje cały dalszy wybór.
Kabel, przewód czy linka w instalacji oświetleniowej
W potocznej rozmowie wszystko bywa nazywane kablem, ale technicznie te pojęcia oznaczają coś innego. Dla bezpieczeństwa i wygody montażu to rozróżnienie ma znaczenie, bo inny materiał stosuję w ścianie, inny w ziemi, a jeszcze inny w gotowej oprawie z elastycznym zasilaniem.
| Typ | Gdzie go używam | Dlaczego właśnie ten | Na co uważam |
|---|---|---|---|

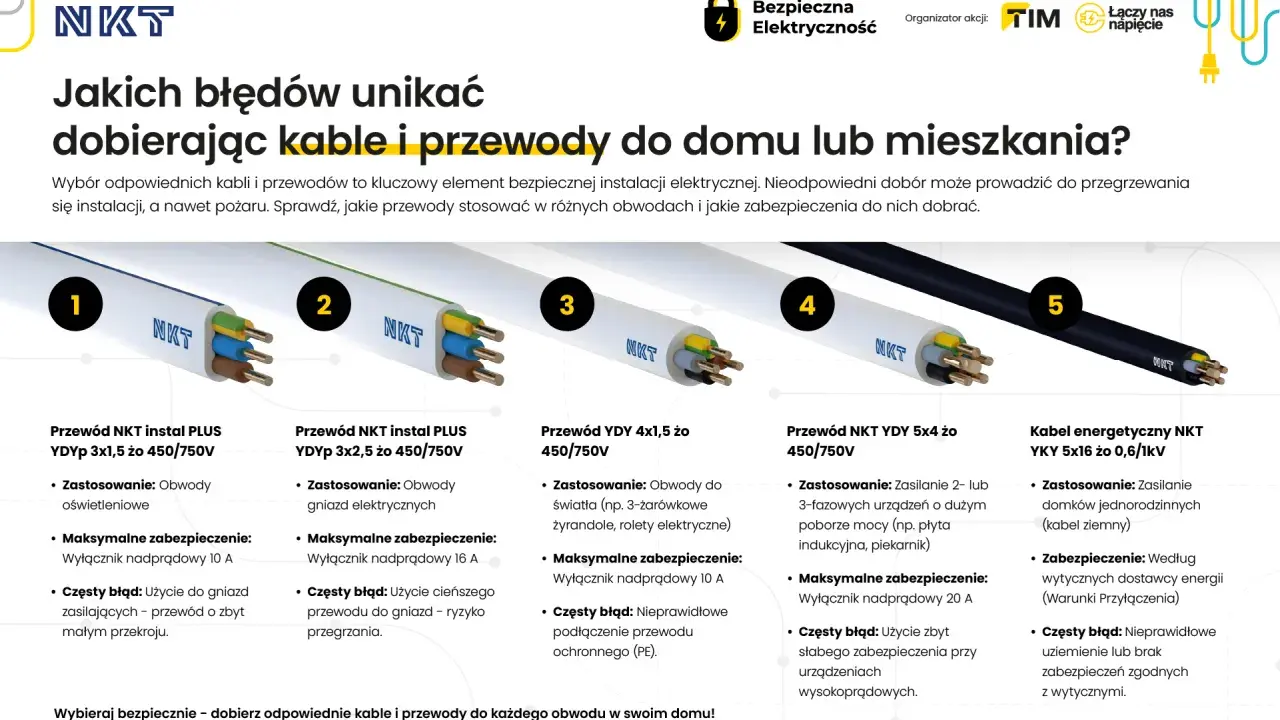

| YDYp 3x1,5 mm2 | Bruzdy, pod tynkiem, sufit podwieszany | To standardowy przewód do stałej instalacji oświetleniowej w domu | Nie prowadzę go tam, gdzie grożą uszkodzenia mechaniczne albo kontakt z gruntem |
| YDY lub NYM 3x1,5 mm2 | Rurki, koryta, prowadzenie natynkowe | Dają większą elastyczność montażu niż sam przewód płaski | Sprawdzam sposób prowadzenia i dopuszczenia producenta do konkretnego zastosowania |
| YKY 3x1,5 mm2 | Oświetlenie zewnętrzne, trasa w gruncie, elewacja, ogród | To rozwiązanie bardziej odporne na warunki zewnętrzne i uszkodzenia | Przed zasypaniem albo zakryciem trasy zostawiam odpowiednią ochronę i oznaczenie |

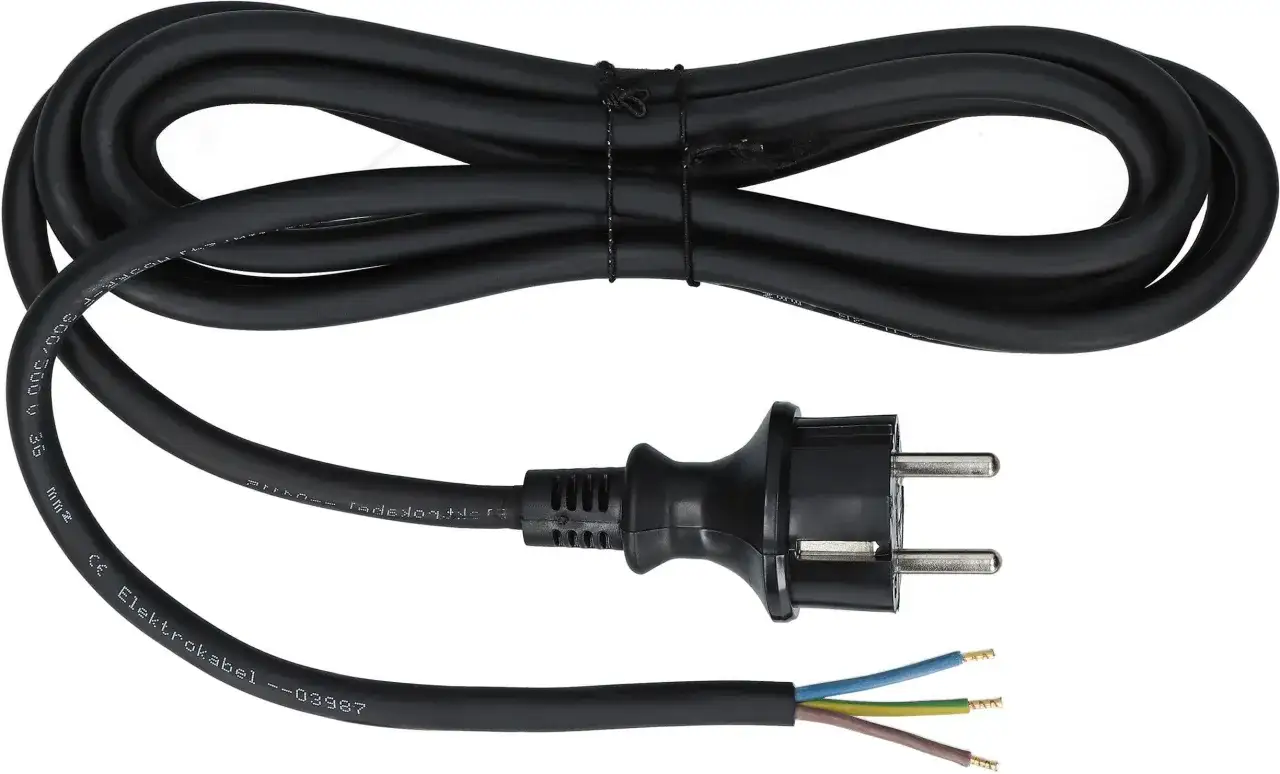

| H05VV-F / H03VV-F | Gotowe lampy, elementy ruchome, krótkie połączenia elastyczne | Sprawdza się tam, gdzie oprawa albo przewód pracuje mechanicznie | Nie mylę go z przewodem do stałej instalacji w ścianie |
Jeżeli mam jedną prostą zasadę, to brzmi ona tak: do instalacji stałej wybieram przewód instalacyjny, a do ziemi i trudniejszych warunków kabel o większej odporności. Gdy już wiem, z czym mam do czynienia, przechodzę do miejsca montażu, bo ono najczęściej przesądza o ostatecznej decyzji.
Dobór przewodu według miejsca montażu i warunków pracy
To samo światło może wymagać zupełnie innego przewodu, jeśli montujesz je w suchym pokoju, nad lustrem w łazience, w ogrodzie albo w zabudowie z taśmą LED. Dlatego nie zaczynam od samej lampy, tylko od środowiska, w którym przewód ma pracować.
| Sytuacja | Najczęstszy wybór | Co jest tu ważne |
|---|---|---|
| Mieszkanie lub dom, stała instalacja 230 V | YDYp 3x1,5 mm2 lub inny przewód instalacyjny o tym samym przekroju | To najprostszy i najczęstszy wariant dla lamp sufitowych, kinkietów i punktów oświetleniowych |
| Łazienka, kuchnia, pomieszczenie wilgotne | 3x1,5 mm2 dobrane do sposobu prowadzenia, plus osprzęt o odpowiedniej ochronie | Tu przewód to nie wszystko. Liczy się też strefa montażu, IP oprawy i poprawne połączenia |
| Oświetlenie ogrodu, elewacji, podjazdu | YKY 3x1,5 mm2, a przy dłuższych trasach często 3x2,5 mm2 | W gruncie i na zewnątrz potrzebna jest większa odporność na warunki środowiskowe |
| Taśma LED 12/24 V | Przewód dobrany do prądu i długości, często 0,75-1,5 mm2 na krótkich odcinkach | Przy niskim napięciu spadek napięcia w przewodzie staje się bardzo odczuwalny |
| Gotowa lampa z wtyczką lub element ruchomy | Elastyczny przewód zgodny z producentem oprawy | Tu ważniejsza jest giętkość i odporność na częste ruchy niż sam wygląd przewodu |
W praktyce najwięcej błędów widzę przy LED-ach i oświetleniu zewnętrznym. Na papierze wszystko wygląda dobrze, ale po uruchomieniu pojawia się słabsze świecenie na końcu linii, migotanie albo przegrzewanie połączeń. Sama lokalizacja nie wystarczy jednak do pewnego doboru, bo na końcowy wynik mocno wpływają jeszcze długość obwodu i napięcie.
Przekrój nie jest detalem, tylko elementem bezpieczeństwa
Przekrój żyły decyduje o tym, ile prądu przewód bezpiecznie przeniesie i jak duże będą straty na trasie. Przy klasycznym oświetleniu 230 V różnica między 1,5 mm2 a 2,5 mm2 nie jest kosmetyczna. Na krótkim obwodzie w mieszkaniu 1,5 mm2 zwykle w zupełności wystarcza, ale przy długich liniach, większej liczbie punktów i instalacjach zewnętrznych zapas przekroju zaczyna mieć realne znaczenie.
Ja patrzę na trzy rzeczy:
- moc obciążenia - im więcej punktów i wyższa łączna moc, tym większe obciążenie przewodu,
- długość trasy - im dłuższy odcinek, tym większy spadek napięcia,
- napięcie zasilania - przy 12 V przewód szybciej staje się problemem niż przy 230 V.
Przy LED-ach niskonapięciowych zasada jest prosta: im niższe napięcie, tym bardziej trzeba pilnować przekroju. Przy taśmach 12 V przewód 0,75 mm2 bywa wystarczający na krótkim odcinku i małym poborze, ale przy kilku metrach i większej mocy to już często za mało. Wtedy lepiej skrócić trasę, zasilić taśmę z dwóch stron albo od razu przejść na grubszy przekrój.
W oświetleniu 230 V praktyczny kompromis zwykle wygląda tak: 1,5 mm2 dla standardowego obwodu domowego, 2,5 mm2 tam, gdzie trasa jest dłuższa, opraw więcej albo chcę większy zapas na przyszłą rozbudowę. Gdy to ustalę, łatwiej mi wyłapać błędy, które w praktyce psują najwięcej instalacji.
Błędy, które najczęściej psują obwód oświetleniowy
Najgorsze awarie nie biorą się z „złego światła”, tylko z drobnych skrótów na etapie montażu. Widziałem to wiele razy: instalacja działała na pierwszy rzut oka, ale po kilku miesiącach pojawiały się grzanie, wyzwalanie zabezpieczeń albo nierówna praca LED-ów.
- Użycie zbyt cienkiego przewodu - 0,5 lub 0,75 mm2 jako stała linia 230 V to zły pomysł, nawet jeśli obciążenie wydaje się małe.
- Brak przewodu ochronnego PE - przy oprawach metalowych i instalacjach klasy I to błąd, którego nie powinno się tłumaczyć oszczędnością miejsca.
- Mieszanie przewodów do różnych zastosowań - przewód elastyczny nie zastępuje przewodu instalacyjnego w ścianie.
- Zamykanie połączeń bez dostępu serwisowego - puszka, złącze i zasilacz muszą zostać tak zamontowane, żeby dało się do nich wrócić.
- Brak zapasu przy LED-ach - cienki przewód i długa trasa kończą się spadkiem jasności, szczególnie przy niskim napięciu.
- Ignorowanie środowiska pracy - inny przewód daję do suchego pokoju, a inny do ogrodu, garażu albo miejsca narażonego na wilgoć.
W instalacjach mieszanych, na przykład przy oprawie klasy II, samo urządzenie może nie wymagać PE, ale cały obwód i tak trzeba zaprojektować rozsądnie, a nie „po najmniejszej liczbie żył”. Przed zamknięciem sufitu zostaje mi już tylko ostatni filtr: sprawdzam szczegóły, które decydują o serwisie, bezpieczeństwie i późniejszej rozbudowie.
Co sprawdzam przed zakupem i zamknięciem sufitu
Jeżeli robię instalację od zera albo nadzoruję remont, nie kończę na pytaniu „czy światło działa”. Sprawdzam jeszcze kilka rzeczy, bo one później oszczędzają czas i pieniądze.
- Czy przewód ma odpowiednią liczbę żył do danej oprawy i sposobu sterowania.
- Czy przekrój jest dobrany do długości obwodu, a nie tylko do samej mocy lampy.
- Czy przewód prowadzi się w warunkach zgodnych z jego przeznaczeniem.
- Czy zasilacz LED lub driver pozostaje dostępny po montażu.
- Czy połączenia są wykonane w puszce albo innym miejscu, do którego można wrócić przy serwisie.
- Czy w przyszłości da się dołożyć dodatkowy punkt światła bez kucia całej trasy.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to byłaby prosta: do zwykłego oświetlenia w domu myśl o 3x1,5 mm2 jako o bezpiecznym standardzie, a przy zewnętrznych trasach i LED-ach nie oszczędzaj na przekroju. To najczęściej daje instalację, która działa cicho, stabilnie i bez przykrych niespodzianek po kilku miesiącach użytkowania.
