W praktyce oznaczenia przewodów elektrycznych decydują o tym, czy lampa, gniazdo i rozdzielnica zostaną podłączone bezpiecznie. Kolor izolacji i krótki symbol na kablu mówią o przewodzie więcej, niż widać na pierwszy rzut oka: podpowiadają funkcję żyły, rodzaj kabla i to, czy nadaje się on do montażu podtynkowego, w oprawie albo w rozdzielnicy. Temat jest ważny nie tylko dla elektryka, ale też dla osoby, która remontuje mieszkanie, wymienia oświetlenie albo sprawdza starą instalację.
Najkrótsza reguła jest prosta: barwa mówi o funkcji, a symbol o budowie przewodu
- Żółto-zielony to przewód ochronny PE, niebieski to neutralny N, a brązowy, czarny lub szary najczęściej oznaczają żyły fazowe L.
- Nadruk na kablu pokazuje m.in. liczbę żył, przekrój, napięcie znamionowe i rodzaj izolacji.
- W obwodach oświetleniowych łącznik powinien rozłączać fazę, a nie przewód neutralny.
- W starszych instalacjach sam kolor nie wystarcza, bo barwy bywały inne albo były używane niezgodnie z dzisiejszym standardem.
- Jeśli oznaczenie i schemat się nie zgadzają, najpierw sprawdza się dokumentację i pomiar, a dopiero potem wykonuje połączenie.
Jak czytać kolory żył bez zgadywania
W nowej instalacji nie ma miejsca na domysły. W Polsce i w praktyce europejskiej punktem odniesienia są dziś przede wszystkim PN-HD 308 S2 dla identyfikacji żył oraz PN-EN IEC 60445 dla oznaczania zacisków i końcówek przewodów. Dzięki temu kolor izolacji nie jest dekoracją, tylko szybkim kodem bezpieczeństwa. Ja w pierwszej kolejności patrzę właśnie na barwę, ale nigdy nie kończę na samej barwie.

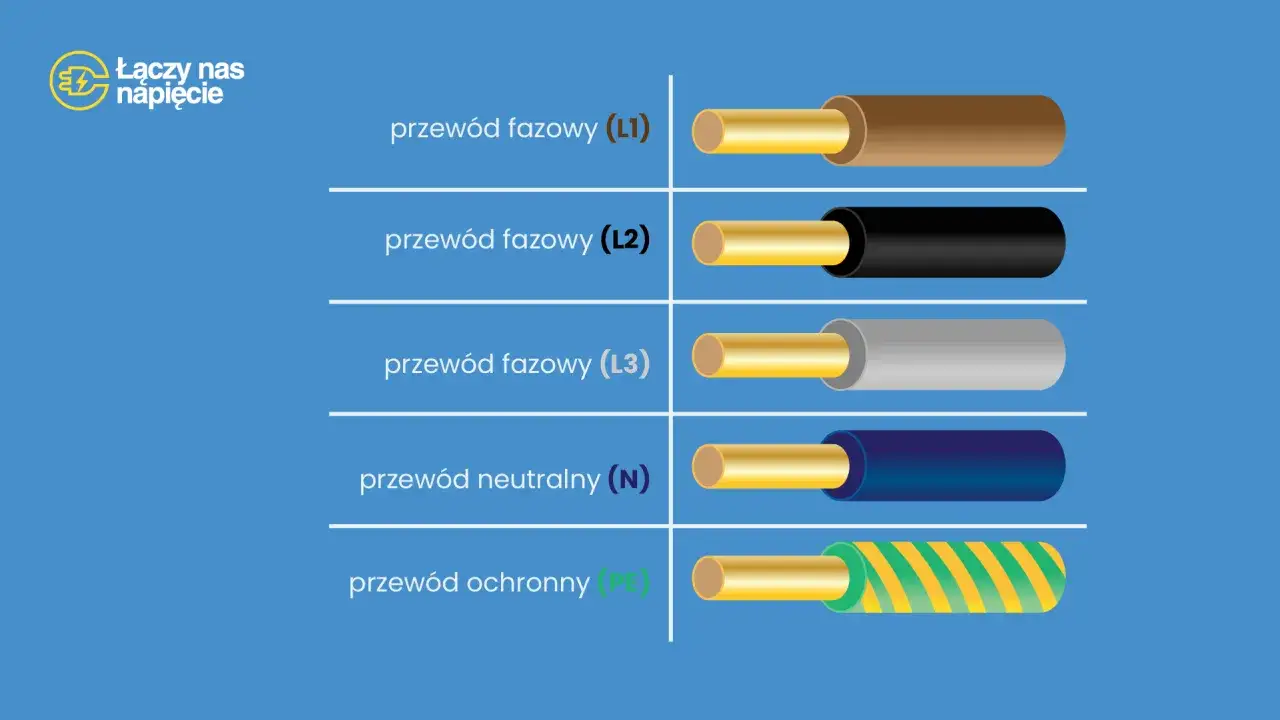

| Kolor żyły | Najczęstsze oznaczenie | Znaczenie w praktyce |
|---|---|---|
| Żółto-zielony | PE | Przewód ochronny. Służy do ochrony przeciwporażeniowej i nie powinien być używany jako faza ani neutralny. |
| Niebieski | N | Przewód neutralny. W nowych instalacjach ma stałą, zarezerwowaną barwę. |
| Brązowy, czarny, szary | L1, L2, L3 | Żyły czynne. W instalacji jednofazowej jedna z nich zwykle pełni rolę fazy, w trójfazowej opisują trzy tory robocze. |
| PEN | Wspólny ochronno-neutralny | Spotykany głównie w starszych układach. Tu sam kolor nie wystarcza, bo liczy się także schemat i oznaczenie na końcach przewodu. |
Żółto-zielony jest zarezerwowany wyłącznie dla ochrony, więc pojedynczego żółtego albo zielonego nie traktuję jako „zamiennika” PE. W przypadku PEN nie zgaduję funkcji na podstawie jednej żyły, tylko sprawdzam układ sieci i opis obwodu. Sama barwa jednak nie wystarcza, bo równie ważny jest kod nadrukowany na kablu.
Jak rozszyfrować symbole literowo-cyfrowe na kablu

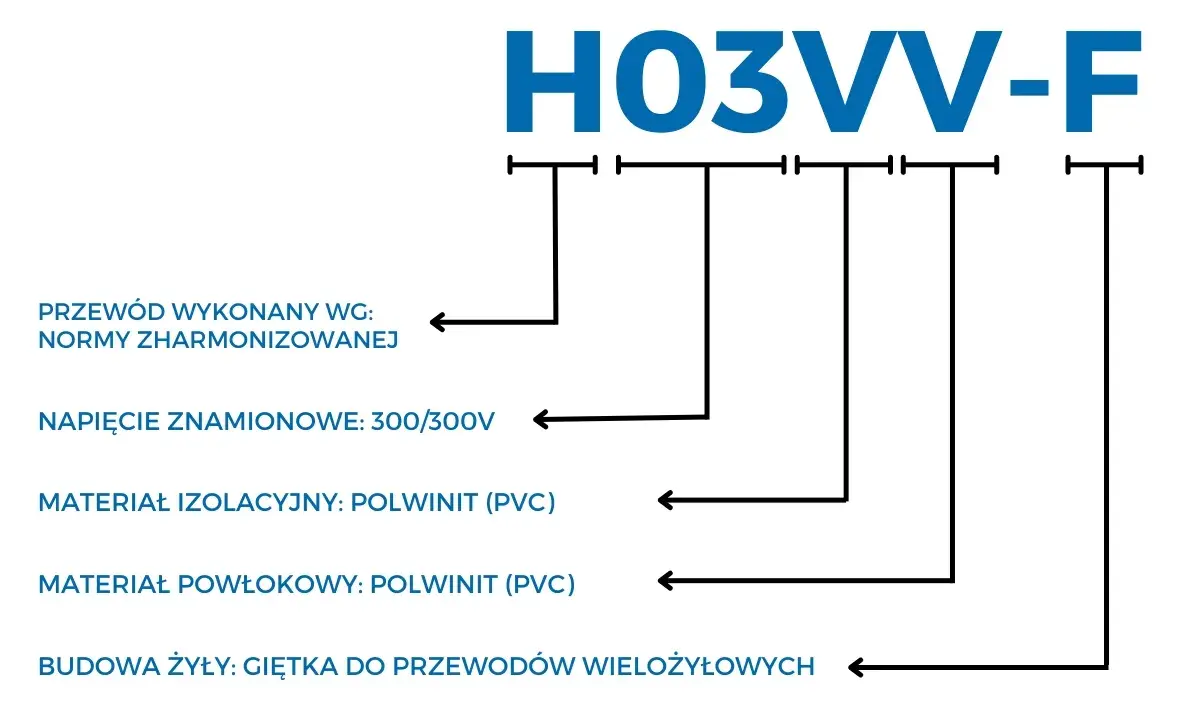

Na płaszczu kabla znajdziesz skrót, który mówi o jego rodzinie, napięciu znamionowym, materiale izolacji, elastyczności i liczbie żył. W praktyce to właśnie ten zapis pomaga odróżnić przewód instalacyjny od elastycznego sznura do urządzenia albo od kabla, który lepiej czuje się w rurce niż w tynku. Najczęściej spotykam dwa porządki oznaczania: klasyczne krajowe i zharmonizowane. Właśnie dlatego warto patrzeć na cały zapis, a nie na pojedynczą literę wyrwaną z kontekstu.
| Fragment kodu | Znaczenie | Przykład |
|---|---|---|
| H | Oznaczenie przewodu zharmonizowanego | H05VV-F |
| 05 / 07 | Klasa napięcia znamionowego | 300/500 V, 450/750 V |
| V | Izolacja lub powłoka PVC | H07V-K |
| F | Przewód elastyczny | H05VV-F |
| G | Przewód z żyłą ochronną | 3G1,5 |
| X | Wersja bez żyły ochronnej | 2x1,5 |
| U | Żyła jednodrutowa | H07V-U |
| K | Żyła giętka | H07V-K |
| Fragment kodu | Znaczenie | Przykład |
|---|---|---|
| Y | Izolacja PVC w oznaczeniach krajowych | YDYp |
| D | Drut jednodrutowy | YDYp |
| L | Linka | LgY |
| p | Przewód płaski | YDYp |
| A | Żyła aluminiowa | YAKY |
YDYp 3x1,5
To klasyczny płaski przewód instalacyjny z trzema żyłami po 1,5 mm². W praktyce używa się go często przy oświetleniu podtynkowym, bo łatwo go ułożyć w ścianie i pod tynkiem. Taki zapis od razu podpowiada mi, że mam do czynienia z przewodem stałym, a nie z elastycznym kablem do lampy stojącej.
H05VV-F 3G1,5
To przewód elastyczny z żyłą ochronną, w izolacji i powłoce PVC, na 300/500 V. Spotyka się go przy lampach, przedłużaczach i urządzeniach przenośnych, czyli tam, gdzie kabel pracuje częściej niż klasyczny przewód instalacyjny. Oznaczenie 3G mówi mi od razu, że jedna z żył pełni rolę ochronną.
Przeczytaj również: Ile lumenów do salonu - Jak obliczyć i dobrać moc światła?
H07V-K 1x2,5
To pojedyncza, giętka żyła do prowadzenia w rurkach, kanałach i rozdzielnicach. Ten typ nie jest przewodem „do wszystkiego”, ale świetnie sprawdza się tam, gdzie liczy się porządek i łatwe układanie połączeń. Ja czytam taki zapis jako sygnał: dobry do wnętrza instalacji, ale niekoniecznie do pracy w miejscu narażonym na częste zginanie.
Po połączeniu symbolu z barwą łatwiej ocenić, do czego kabel nadaje się w praktyce. I właśnie wtedy widać najlepiej, jak te same litery przekładają się na konkretne połączenia przy lampach i łącznikach.
Jak to działa przy oświetleniu, łącznikach i oprawach
W oświetleniu najczęściej liczy się nie sam kabel, lecz to, jak przewody trafiają do łącznika, oprawy i zasilacza LED. Tu szczególnie ważna jest zasada, że łącznik rozłącza fazę, a nie neutralny. Gdy faza jest odcięta, oprawa po wyłączeniu nie powinna pozostawać pod napięciem po stronie użytkowej. Właśnie dlatego przy montażu lampy nie wystarcza samo „pasują kolory”.
| Element | Co powinno być podłączone | Na co zwracam uwagę |
|---|---|---|
| Oprawa metalowa klasy I | L, N, PE | Przewód ochronny jest obowiązkowy, bo metalowa obudowa ma być bezpiecznie uziemiona. |
| Oprawa klasy II | L, N | Zwykle nie wymaga PE, bo opiera się na podwójnej izolacji. Trzeba jednak trzymać się instrukcji producenta. |
| Łącznik światła | Przerywa żyłę fazową | Nie powinien odcinać neutralnego, bo wtedy instalacja pozostaje w niepotrzebnie ryzykownym stanie. |
| Zasilacz LED | Wejście AC: L i N, wyjście niskonapięciowe osobno | Nie mieszam strony sieciowej z wyjściem do źródeł LED, bo to już dwa różne obwody. |
Klasa ochronności I oznacza urządzenie z zaciskiem ochronnym PE, a klasa II opiera się na podwójnej izolacji i zwykle nie wymaga przewodu ochronnego. W praktyce obwód oświetleniowy najczęściej ma trzy żyły: fazę, neutralny i ochronny. Przy lampach z tworzywa PE bywa niewykorzystany, ale przy metalowych oprawach i wszystkich elementach dostępnych dotykowo traktuję go jako obowiązkowy element bezpieczeństwa. To właśnie dlatego w oświetleniu nie wystarczy wiedzieć, że „jakiś kabel pasuje” — trzeba jeszcze sprawdzić funkcję zacisków.
Dlaczego stare instalacje potrafią zmylić nawet doświadczoną osobę
Najwięcej pomyłek widzę nie w nowych instalacjach, tylko w mieszkaniach i lokalach po kilku remontach. Kolor żyły potrafił się zmieniać w zależności od epoki, producenta albo zwyczajów wykonawcy, a ktoś później jeszcze dorobił własne mostki. W efekcie niebieski bywa użyty niezgodnie z rolą neutralnego, a żółto-zielony pojawia się tam, gdzie nie powinien. Ja w takich miejscach nigdy nie ufam wyłącznie pamięci „to zwykle był ten kolor”.
- Nie zakładam, że czarny zawsze oznacza fazę w każdej ścianie.
- Nie zakładam, że niebieski zawsze jest neutralny, jeśli instalacja ma swój wiek i historię przeróbek.
- Nie traktuję samej barwy jako dowodu, gdy przewód kończy się na starej kostce, puszce albo złączu bez opisu.
- Nie mieszam funkcji żył bez schematu i bez pomiaru.
To właśnie w starych instalacjach najlepiej widać wartość dokumentacji. Schemat, oznaczenia zacisków i prosty tester napięcia są tu ważniejsze niż pamięć o tym, co „zwykle” bywało w danym kolorze. Jeśli instalacja była przerabiana kilka razy, sam nadruk na kablu i kolor izolacji mogą już nie wystarczyć do pewnej identyfikacji. Na tym etapie widać już, dlaczego starsze mieszkania wymagają większej ostrożności niż nowe.
Co sprawdzić przed wymianą przewodu albo lampy
Przed jakąkolwiek wymianą robię trzy kroki: odczytuję nadruk, sprawdzam funkcję żył i porównuję to z osprzętem. W typowych obwodach oświetleniowych przewód ma 1,5 mm², a w obwodach gniazdowych najczęściej 2,5 mm², ale nie traktuję tych liczb jak uniwersalnego nakazu. O przekroju decydują też długość obwodu, sposób ułożenia i zabezpieczenie nadprądowe. W praktyce to ważniejsze niż sam kolor.
- Sprawdzam liczbę żył i przekrój na płaszczu kabla, zanim cokolwiek odłączę.
- Porównuję kolory z oznaczeniami zacisków w oprawie, łączniku lub puszce.
- Upewniam się, czy oprawa wymaga przewodu ochronnego, czy pracuje w klasie II.
- Weryfikuję, czy przewód jest instalacyjny, czy elastyczny, bo nie każdy nadaje się do układania pod tynkiem.
- Gdy oznaczenie budzi wątpliwości, wykonuję pomiar, zamiast przypisywać funkcję żyły z rozpędu.
To pozornie prosta kontrola, ale w praktyce oszczędza najwięcej błędów przy remoncie i montażu oświetlenia. Jeśli ktoś uczy się zawodu albo wraca do instalacji po przerwie, właśnie ten nawyk robi największą różnicę między poprawną pracą a kosztowną poprawką. Dobrze czytany przewód to nie detal, tylko podstawa porządnej roboty.
Jak czytać oznaczenia tak, by nie pomylić funkcji żyły i typu kabla
Najbezpieczniej trzymam się kolejności: najpierw barwa, potem symbol na kablu, na końcu pomiar i schemat. Taka kolejność działa, bo żadna pojedyncza informacja nie bywa w elektryce wystarczająca sama w sobie. Kolor może się mylić po latach eksploatacji, napis bywa niewidoczny, a stara puszka potrafi kryć przeróbkę sprzed kilkunastu lat. Ja właśnie dlatego zawsze łączę te trzy źródła informacji.
- Kolor mówi mi, jaką funkcję żyła powinna pełnić w nowoczesnej instalacji.
- Symbol literowy pokazuje, z jakim przewodem mam do czynienia i gdzie można go stosować.
- Zaciski i schemat potwierdzają, czy producent oprawy lub osprzętu zakłada właśnie taki układ połączeń.
- Pomiar kończy dyskusję, gdy instalacja jest stara, nietypowa albo po wielu przeróbkach.
To podejście dobrze działa zarówno przy drobnej wymianie lampy, jak i przy pracy zawodowej. Właśnie dzięki niemu barwne żyły i krótkie symbole przestają być zagadką, a stają się zwykłym narzędziem bezpiecznej i uporządkowanej pracy. Dla osoby uczącej się elektryki to jedna z tych podstaw, które naprawdę procentują w codziennej praktyce.
