Na izolacji kabla albo przewodu zapisano więcej, niż widać na pierwszy rzut oka: typ materiału, napięcie znamionowe, liczbę żył, przekrój i czasem także klasę odporności na ogień. W praktyce liczy się przede wszystkim to, jak czytać oznaczenia kabli, bo od jednego skrótu zależy, czy przewód nadaje się do stałej instalacji, do lampy, do ułożenia w ziemi albo do ruchomego sprzętu. W tym tekście pokazuję prosty sposób odczytu tych symboli, najczęstsze skróty oraz błędy, które najłatwiej popełnić przy doborze przewodu do oświetlenia i domowej instalacji.

Jak zbudowany jest zapis na kablu

Ja zawsze zaczynam od jednej zasady: najpierw patrzę na rodzinę oznaczenia, potem na materiał i budowę, a dopiero na końcu na liczby. To bardzo upraszcza sprawę, bo na pierwszy rzut oka kod wygląda jak przypadkowy skrót, a w praktyce jest dość logiczny.

W oznaczeniu zwykle znajdziesz trzy grupy informacji. Pierwsza mówi, z jakiego systemu pochodzi zapis i do jakiego typu wyrobu należy. Druga opisuje budowę kabla lub przewodu, czyli żyłę, izolację, powłokę, ekran albo pancerz. Trzecia podaje parametry użytkowe: napięcie znamionowe, liczbę żył oraz ich przekrój. W praktyce to właśnie ten ostatni fragment najłatwiej pomylić, bo zapis typu 3x1,5 mm² wygląda niepozornie, ale ma ogromne znaczenie dla obciążalności i zastosowania.

1. Najpierw rozpoznaj system oznaczenia - polski, zharmonizowany albo niemiecki.
2. Potem odczytaj materiał żył i izolacji - na przykład PVC, XLPE albo żyłę aluminiową.
3. Sprawdź cechy dodatkowe - płaski kształt, żyłę ochronną, elastyczność, ekran lub pancerz.
4. Na końcu sprawdź liczby - napięcie znamionowe, liczbę żył i przekrój w mm².

Warto zapamiętać jeszcze jedno: mm² oznacza przekrój, nie średnicę. To drobiazg, ale bardzo często decyduje o tym, czy ktoś dobrze odczytał kartę produktu. Gdy ten porządek masz w głowie, pojedyncze litery przestają wyglądać jak losowy szyfr, a zaczynają układać się w sensowny opis przewodu.

Co oznaczają najczęstsze litery i cyfry

W oznaczeniach kabli spotkasz kilka symboli tak często, że po chwili zaczynają działać jak język roboczy. Nie trzeba znać wszystkich możliwych kombinacji, żeby poruszać się pewnie po większości ofert i kart katalogowych. Wystarczy opanować podstawy.

W oznaczeniach polskich

Przeczytaj również: Inteligentne oświetlenie - Żarówka czy włącznik? Co wybrać na start?

W oznaczeniach zharmonizowanych

W praktyce ważne jest też to, że Y i X mogą pojawiać się więcej niż raz w jednym oznaczeniu. To nie jest błąd, tylko informacja o kolejnych warstwach kabla, najczęściej o izolacji i powłoce. Dzięki temu YKY czy N2XY da się odczytać znacznie szybciej, jeśli pamięta się, że litery opisują konkretne elementy konstrukcji, a nie ozdobę producenta.

Gdy opanujesz te skróty, łatwiej przejdziesz do przykładów, które naprawdę spotyka się w domach, mieszkaniach i przy oświetleniu.

Tak rozbieram na części najczęstsze przykłady

Na kartach produktowych producentów te same reguły widać bardzo wyraźnie. Ja zawsze polecam zacząć od całego zapisu, a dopiero potem rozcinać go na elementy. Wtedy od razu wiadomo, czy chodzi o kabel do stałej instalacji, przewód do lampy, czy rozwiązanie do ułożenia w gruncie.

W praktyce do oświetlenia domowego najczęściej trafiają przewody instalacyjne prowadzone na stałe, a nie elastyczne kable od sprzętu. Dlatego H05VV-F jest dobry tam, gdzie przewód ma się poruszać albo zasilać urządzenie, natomiast YDYp czy H07V-U lepiej pasują do stałej instalacji w ścianie, rurze lub puszce. Z kolei YKY i N2XY mają sens wtedy, gdy trasa idzie przez zewnątrz albo do ziemi.

Jeśli ktoś pyta mnie, dlaczego to takie ważne, odpowiadam prosto: nie każdy przewód nadaje się do tego samego środowiska pracy. Elastyczny przewód do lampy może świetnie działać w mieszkaniu, ale nie powinien zastępować kabla przeznaczonego do gruntu czy stałej instalacji zasilającej. To właśnie odczyt oznaczenia daje tu pierwszą, bardzo praktyczną odpowiedź.

Kolory żył mówią o funkcji, ale nie zastąpią pomiaru

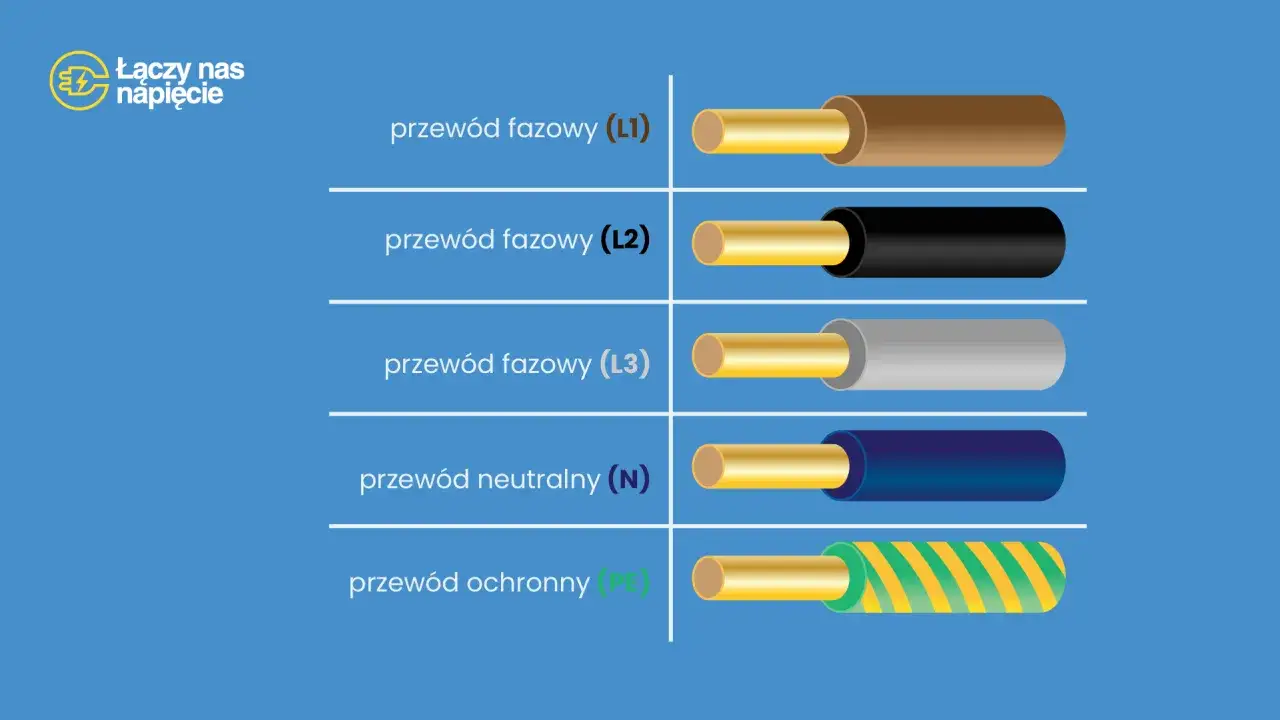

Sam napis na kablu to nie wszystko. Drugi ważny trop daje kolor izolacji żył, bo w nowoczesnych instalacjach barwy są dość jasno przypisane do funkcji. W materiałach edukacyjnych i praktyce instalacyjnej najczęściej przyjmuje się, że żółto-zielony to przewód ochronny PE, niebieski to przewód neutralny N, a brązowy, czarny, szary i czasem czerwony oznaczają żyły fazowe lub robocze.

Osobny temat to PEN, czyli przewód ochronno-neutralny spotykany głównie w starszych układach. Tu właśnie nie warto ufać wyłącznie kolorowi, bo stare instalacje potrafią mieć oznaczenia, które nie pasują do dzisiejszych standardów. Jeśli przewód ma pracować w starszym obiekcie, pomiar i weryfikacja funkcji są ważniejsze niż sam odcień izolacji.

Kolor pomaga więc szybko zorientować się, z czym masz do czynienia, ale nie zastępuje całego kodu kabla. To prowadzi już wprost do najważniejszego pytania: który zapis będzie właściwy do konkretnego zastosowania.

Jak dobrać kabel do oświetlenia i domowej instalacji

Przy doborze przewodu zawsze patrzę na trzy rzeczy naraz: miejsce ułożenia, sposób pracy i obciążenie. Sam skrót mówi dużo, ale nie mówi wszystkiego. Dlatego ten sam rodzaj wyrobu może być świetny w jednej sytuacji i kompletnie nietrafiony w drugiej.

• Stała instalacja pod tynkiem - najczęściej szuka się przewodów instalacyjnych, takich jak YDYp lub H07V-U prowadzony w rurce.
• Oświetlenie w mieszkaniu - zwykle wystarczają przewody o małych przekrojach typowych dla obwodów oświetleniowych, ale projekt i zabezpieczenie zawsze mają ostatnie słowo.
• Oprawy ruchome i sprzęt podłączany wtyczką - tu lepiej sprawdzają się przewody elastyczne, np. H05VV-F.
• Zasilanie na zewnątrz i w ziemi - warto wybierać kable takie jak YKY lub N2XY, jeśli producent dopuszcza je do układania w gruncie.
• Pomieszczenia bardziej wymagające - zwracaj uwagę na temperaturę pracy, wilgoć, promieniowanie UV i klasę CPR, jeśli kabel zostaje w budynku na stałe.

Przy oświetleniu najbardziej mylące jest to, że przewód do lampy i przewód do stałej instalacji bywają do siebie z zewnątrz podobne. Różnica siedzi w oznaczeniu: inne będą wymagania wobec kabla schowanego w ścianie, inne wobec przewodu zasilającego lampę biurkową, a jeszcze inne wobec trasy przechodzącej przez ogród czy fundament.

Jeżeli kabel ma zostać na stałe w obiekcie budowlanym, sprawdzam także oznaczenie CPR, bo mówi ono o zachowaniu materiału w warunkach pożaru. To nie jest detal dekoracyjny, tylko informacja o reakcji na ogień, dym i rozprzestrzenianie płomienia. W praktyce pomaga ocenić, czy wyrób pasuje do danego typu instalacji i wymagań inwestycji.

Trzy sprawdzenia, które robię przed zakupem przewodu

Najwięcej pomyłek widzę wtedy, gdy ktoś patrzy tylko na jedną cechę: kolor, przekrój albo cenę za metr. To za mało. Oznaczenie kabla trzeba czytać jako całość, bo dopiero całość mówi prawdę o zastosowaniu.

• Sprawdzam napięcie znamionowe - 300/500 V, 450/750 V albo 0,6/1 kV to nie są zamienne wartości.
• Sprawdzam liczbę żył i przekrój - bo 3x1,5 i 5x2,5 to dwa zupełnie różne światy zastosowań.
• Sprawdzam środowisko pracy - wnętrze, zewnętrze, ziemia, rura, ruch, wilgoć, temperatura.
• Sprawdzam funkcję żyły ochronnej - szczególnie wtedy, gdy kabel ma zasilać sprzęt lub elementy metalowe.
• Sprawdzam klasę CPR, jeśli przewód będzie w budynku jako stały element instalacji - to ważne zwłaszcza przy modernizacjach i większych remontach.

To podejście brzmi prosto, ale w praktyce oszczędza najwięcej czasu. W pracy elektryka, montera oświetlenia albo osoby nadzorującej remont taka umiejętność szybko oddziela decyzję opartą na danych od zgadywania. A przy kablach zgadywanie zwykle kończy się poprawkami, dodatkowymi kosztami i niepotrzebnym zamieszaniem.
