Jak podłączyć łącznik krzyżowy? Schemat i montaż krok po kroku

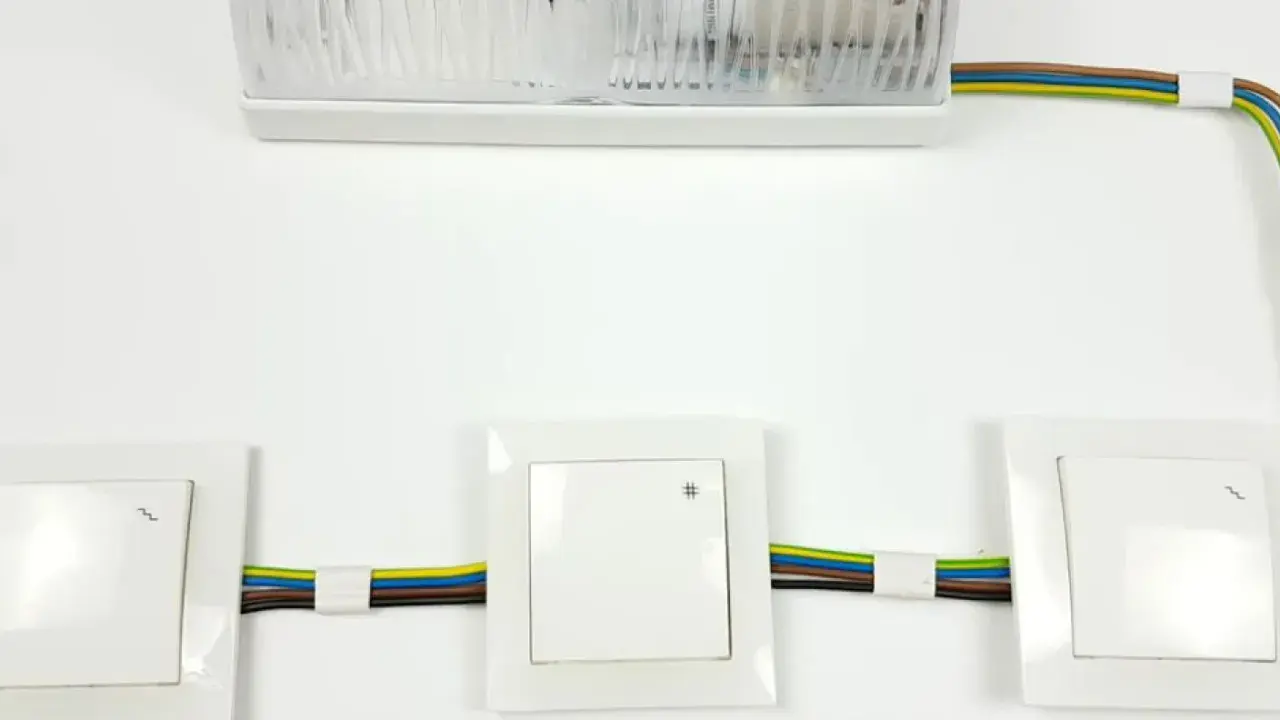

Czym naprawdę jest układ schodowo-krzyżowy

Najprościej ujmując, to sposób sterowania jednym punktem świetlnym z więcej niż dwóch miejsc. W praktyce zaczyna się od dwóch łączników schodowych, a pomiędzy nimi można wstawić jeden albo kilka łączników krzyżowych, jeśli potrzebujesz trzeciego, czwartego czy piątego miejsca włączania.

Najważniejsza zasada brzmi: łącznik krzyżowy rozszerza układ schodowy, ale nie zastępuje go. Sam z siebie niczego nie załączy, bo jego zadanie polega wyłącznie na przełączaniu pary przewodów korespondencyjnych między dwoma końcami instalacji.

To rozwiązanie najlepiej sprawdza się w długich korytarzach, na klatkach schodowych, w domach wielopoziomowych i przy dużych salonach z kilkoma wejściami. Jeśli więc planujesz remont albo dopiero rozkładasz instalację, od tej logiki warto zacząć, bo później ona prowadzi cały schemat połączeń.

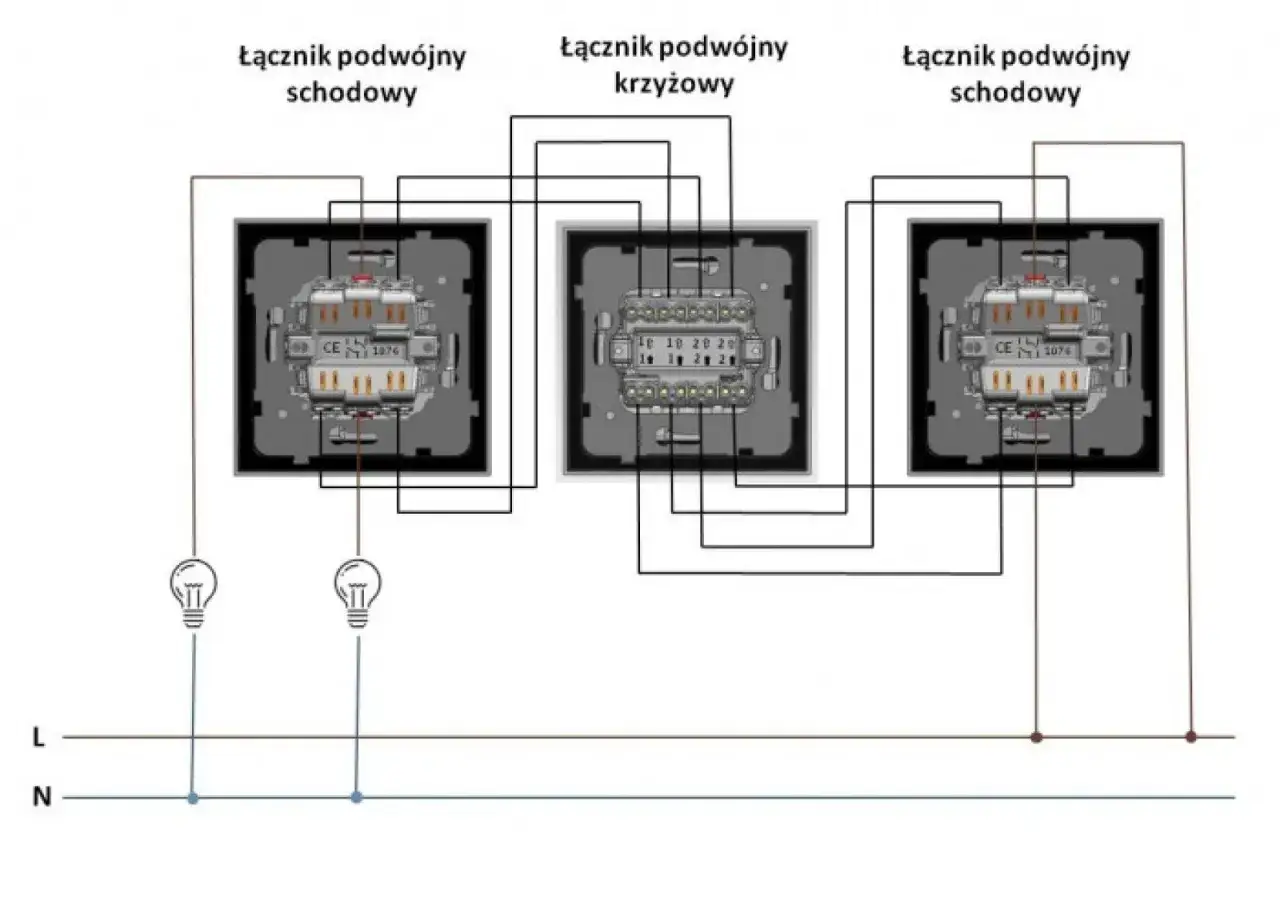

Jak czytać schemat połączeń

Na rysunku wszystko wygląda prosto dopiero wtedy, gdy rozdzieli się rolę każdego przewodu. Faza L trafia najpierw do pierwszego łącznika schodowego, dalej idzie parą przewodów korespondencyjnych do łącznika krzyżowego, z niego wraca do drugiego schodowego, a dopiero stamtąd wychodzi na lampę. Neutralny N omija łączniki i idzie bezpośrednio do oprawy, podobnie jak przewód ochronny PE.

Właśnie tutaj najłatwiej o pomyłkę: wiele osób myśli, że skoro światło „przechodzi” przez środek układu, to włącznik krzyżowy musi sterować zasilaniem lampy. Nie, on tylko zamienia miejscami dwa przewody korespondencyjne albo przepuszcza je bez krzyżowania, dzięki czemu zmienia się stan całego obwodu.

W praktyce zwracam też uwagę na oznaczenia zacisków. U jednego producenta będą to strzałki, u innego pary terminali opisane jako wejście i wyjście, a w starszych mechanizmach spotyka się inne symbole. Logika pozostaje ta sama, ale przed montażem dobrze jest odczytać oznaczenia konkretnego modelu, zamiast zgadywać po samym kształcie zacisku.

Jeśli chcesz poprawnie rozpoznać układ na papierze i w puszce, przyjrzyj się najpierw temu, którędy biegnie faza, a dopiero później temu, jak „przeplatają się” pozostałe żyły. To prowadzi już wprost do montażu krok po kroku.

Jak podłączyć go krok po kroku

Przy instalacjach 230 V nie ma miejsca na skróty. Ja zawsze zaczynam od odłączenia zasilania, potwierdzenia braku napięcia próbnikiem i dopiero potem przechodzę do identyfikacji przewodów, bo sam kolor izolacji bywa mylący, zwłaszcza w starszych mieszkaniach.

1. Wyłącz zasilanie obwodu i sprawdź brak napięcia na wszystkich żyłach.
2. Znajdź przewód fazowy L i podłącz go do pierwszego łącznika schodowego.
3. Poprowadź dwa przewody korespondencyjne z pierwszego schodowego do łącznika krzyżowego.
4. Z wyjścia łącznika krzyżowego poprowadź kolejną parę korespondencyjną do drugiego łącznika schodowego.
5. Z drugiego schodowego wyprowadź przewód fazowy załączany do lampy.
6. Przewód neutralny N i ochronny PE poprowadź bezpośrednio do oprawy, zgodnie z dokumentacją lampy.
7. Połączenia wykonaj tak, by w puszce nie było naprężeń na przewodach i żeby dało się zamknąć osprzęt bez wciskania żył na siłę.

W prostych instalacjach to wystarcza, ale w remoncie liczy się jeszcze porządek w przewodach. Dobrze jest oznaczyć żyły korespondencyjne, zanim wszystko schowasz w puszce, bo przy ewentualnej poprawce oszczędza to sporo czasu.

Ważna uwaga praktyczna: jeżeli w puszce masz nieczytelne kolory albo instalację po kilku przeróbkach, nie opieraj się wyłącznie na barwach przewodów. W takich przypadkach lepiej sprawdzić ciągłość obwodu i funkcję każdej żyły, bo właśnie tu pojawia się najwięcej pomyłek.

Po samym podłączeniu testuję układ kilka razy z każdego miejsca. Jeśli światło reaguje odwrotnie niż powinno albo działa tylko z dwóch punktów, oznacza to zwykle błędnie wpięte przewody korespondencyjne, a nie wadliwy łącznik krzyżowy.

Najczęstsze błędy przy montażu

Ten układ nie jest trudny, ale łatwo go zepsuć na detalach. Najczęściej problem nie wynika z samego schematu, tylko z pośpiechu, zbyt małej puszki albo błędnej identyfikacji przewodów.

• Mylenie łącznika krzyżowego ze schodowym - krzyżowy nie działa jako osobny punkt końcowy, tylko jako element pośredni.
• Przeprowadzanie neutralnego przez łączniki - N powinien iść prosto do lampy, a nie przez osprzęt sterujący.
• Zamiana przewodów korespondencyjnych - układ nadal może „jakoś” działać, ale często w nieoczywisty sposób i bez pełnej funkcjonalności.
• Brak miejsca w puszce - przy kilku przewodach i złączkach ciasnota robi się realnym problemem montażowym.
• Zaufanie kolorom bez pomiaru - szczególnie w starszych instalacjach to proszenie się o błąd.
• Pomijanie PE przy oprawie metalowej - to nie jest drobiazg estetyczny, tylko kwestia bezpieczeństwa.

Najbardziej zdradliwe jest to, że część takich błędów nie wychodzi od razu. Lampa może działać, ale po kilku użyciach pojawia się niestabilność albo układ zaczyna zachowywać się nielogicznie. Dlatego po montażu wolę wykonać serię testów z każdego miejsca i dopiero wtedy zamykać puszki oraz ramki.

Jeśli po poprawnym podłączeniu wszystko nadal nie gra, pierwszą rzeczą do sprawdzenia nie jest sam mechanizm, tylko układ żył w środku. To prowadzi do naturalnego pytania: czym ten osprzęt różni się od pozostałych łączników, które bardzo łatwo ze sobą pomylić.

Czym różni się od schodowego i zwykłego łącznika

Różnica jest prostsza, niż wygląda na schemacie. Zwykły łącznik załącza lub odłącza jeden obwód z jednego miejsca, łącznik schodowy pozwala sterować światłem z dwóch punktów, a łącznik krzyżowy dokłada kolejne miejsce pośrodku.

To rozróżnienie ma znaczenie również przy zakupie osprzętu. W praktyce kluczowe jest nie tylko to, jak wygląda mechanizm, ale też jak ma oznaczone zaciski i czy pasuje do całego systemu ramek, który już masz w domu. Jeśli wybierzesz inny standard niż reszta osprzętu, później zaczynają się problemy z estetyką, głębokością montażu i dopasowaniem ramek.

Ja zwykle patrzę jeszcze szerzej: gdy punktów sterowania ma być więcej niż trzy albo instalacja jest rozbudowana, klasyczny układ schodowo-krzyżowy bywa najlepszy pod względem prostoty, ale nie zawsze najbardziej elastyczny. Przy większych modernizacjach sensownie wypada też przekaźnik bistabilny albo sterowanie inteligentne, bo ogranicza liczbę przewodów prowadzonych między puszkami.

To właśnie dlatego przed montażem dobrze jest zdecydować nie tylko, czy układ ma działać, ale też ile punktów sterowania naprawdę potrzebujesz i jak dużo miejsca masz na osprzęt.

Co sprawdzić przed montażem i po nim

Zanim zamkniesz puszki, sprawdź trzy rzeczy: czy przewody są poprawnie opisane, czy mechanizmy mają dość miejsca oraz czy po wpięciu wszystkiego da się swobodnie zamocować osprzęt bez ściskania izolacji. To brzmi prosto, ale właśnie tutaj najczęściej ratuje się cały efekt końcowy.

• Czy w puszkach jest wystarczająco miejsca na żyły, złączki i sam mechanizm.
• Czy przewody korespondencyjne nie zostały przypadkowo zamienione miejscami.
• Czy lampa reaguje poprawnie z każdego punktu sterowania.
• Czy neutralny i ochronny są doprowadzone zgodnie z układem oprawy.
• Czy ramki i mechanizmy pasują do jednej serii osprzętu, jeśli zależy Ci na spójnym wyglądzie.

W starych mieszkaniach dochodzi jeszcze jedna rzecz: często instalacja była poprawiana wiele razy i dokumentacja po prostu nie istnieje. W takiej sytuacji ja nie zakładam niczego z góry, tylko sprawdzam obwód metodycznie, nawet jeśli to zajmuje chwilę dłużej.

Jeżeli dopiero planujesz remont, od razu zostaw sobie zapas miejsca i przewiduj więcej przestrzeni w puszkach niż w prostym układzie jednobiegunowym. W tym rozwiązaniu drobny zapas miejsca robi większą różnicę niż efektowny osprzęt, bo to on decyduje, czy instalacja zamknie się bez problemu.

Co warto zapamiętać, żeby układ działał bez niespodzianek

Najlepszy schemat to taki, który po zamknięciu puszek nadal jest czytelny dla osoby, która wróci do instalacji za kilka lat. Dlatego trzymam się prostej zasady: faza przechodzi przez układ sterujący, neutralny i ochronny idą do lampy osobno, a łącznik krzyżowy tylko przeplata przewody pośrednie.

Jeśli masz do ogarnięcia tylko dwa punkty sterowania, nie dokładaj krzyżowego na siłę. Jeśli chcesz włączać światło z trzech lub więcej miejsc, ten układ ma sens, ale wymaga porządku w przewodach, czytelnych oznaczeń i odrobiny cierpliwości przy testach.

W praktyce najbardziej opłaca się dobrze rozrysować całość przed rozpoczęciem prac. To oszczędza poprawki, zmniejsza ryzyko pomyłki i sprawia, że instalacja działa tak, jak powinna: bez zgadywania, bez nerwów i bez późniejszego rozbierania puszek.
