Najważniejsze decyzje zależą od funkcji zaworu i miejsca odbioru ciepła
- W ogrzewaniu podłogowym zawór mieszający zwykle pracuje za pompą, przy rozdzielaczu.
- W obiegu ciepłej wody użytkowej zawór mieszający najczęściej montuje się przed pompą.
- Przy ochronie kotła na paliwo stałe układ często jest ustawiony po stronie kotłowej, tak by utrzymać wysoki powrót.
- Typowe temperatury to około 35-45°C dla podłogówki i 55-60°C na powrocie kotła.
- W układzie otwartym nie montuje się zaworu na rurze bezpieczeństwa ani przy naczyniu wzbiorczym.
- Sam schemat montażu trzeba czytać razem z kierunkiem przepływu, oznaczeniami portów i wydajnością pompy.
Najpierw ustal, czy masz zawór mieszający czy przełączający
Ja zaczynam od jednego rozróżnienia, bo ono porządkuje cały temat. Zawór mieszający obniża temperaturę przez domieszanie chłodniejszego powrotu, a zawór przełączający kieruje strumień do jednego z odbiorników. Jeśli te funkcje się pomyli, nawet dobrze dobrana pompa nie uratuje instalacji.
| Typ zaworu | Co robi w instalacji | Gdzie spotyka się go najczęściej | Co to zmienia dla pompy |
|---|---|---|---|
| Mieszający | Łączy wodę gorącą z chłodniejszym powrotem i stabilizuje temperaturę | Podłogówka, ochrona powrotu kotła, układy niskotemperaturowe | Pompa pracuje w układzie, w którym liczy się spadek ciśnienia zaworu i równy przepływ |
| Przełączający | Kieruje wodę do jednego z dwóch obiegów lub odbiorników | CWU, pompy ciepła, układy z priorytetem zasobnika | Położenie zaworu wynika z logiki rozdziału obiegu, a nie z samej regulacji temperatury |
Właśnie dlatego sama odpowiedź „przed” albo „za” nie wystarcza bez kontekstu obiegu. Dopiero funkcja zaworu mówi, po której stronie pompy ma sens jego montaż.

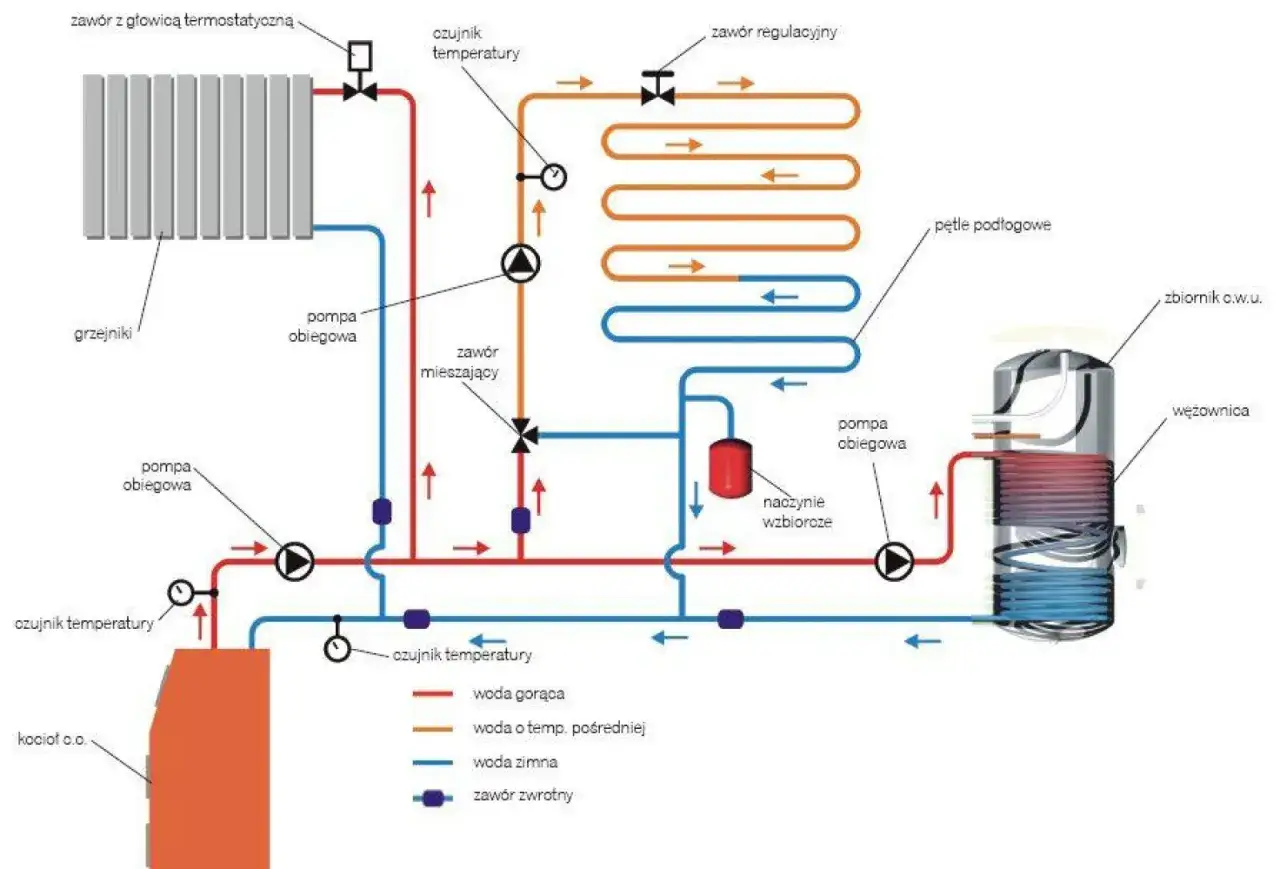

W podłogówce zawór zwykle pracuje za pompą
W ogrzewaniu podłogowym układ ma dostarczać wodę o niskiej i stabilnej temperaturze. W praktyce najczęściej trzymam się zakresu 35-45°C, a sama podłogówka nie powinna być zasilana zbyt gorącym czynnikiem, bo kończy się to dyskomfortem i niepotrzebnym obciążeniem posadzki.
Dlatego w typowej grupie mieszająco-pompowej pompa stoi przy rozdzielaczu i tłoczy już zmieszaną wodę do pętli. Zawór pracuje tak, aby na wejściu rozdzielacza temperatura była możliwie stabilna. Taki układ jest po prostu łatwiejszy do opanowania, zwłaszcza gdy instalacja ma kilka stref o różnych wymaganiach.
Jeśli odwróci się tę logikę bez zrozumienia schematu, regulacja zwykle staje się mniej przewidywalna. Pompa zaczyna walczyć z nastawą zaworu zamiast współpracować z nią, a użytkownik widzi tylko efekt końcowy: raz za ciepło, raz za chłodno. To prowadzi prosto do pytania, kiedy sytuacja wygląda odwrotnie.
Przy ochronie kotła układ bywa odwrotny
W kotłach na paliwo stałe najważniejsza jest temperatura powrotu. Jeśli wraca zbyt chłodna woda, rośnie ryzyko kondensacji, osadów i korozji. Dlatego w takich instalacjach często utrzymuje się 55-60°C na powrocie, a część producentów wymaga nawet minimum 60°C.
Tu zawór trójdrogowy pracuje inaczej niż w podłogówce: jego zadaniem jest podniesienie temperatury powrotu albo zbudowanie krótkiego obiegu kotłowego. W praktyce oznacza to, że układ jest bliżej źródła ciepła niż odbiorników, a pompa ma wspierać obieg tak, by kocioł nie był od razu zalewany zimną wodą z instalacji.
W układach otwartych zachowuję tu dużą ostrożność. Nie montuje się zaworu na rurze bezpieczeństwa ani na drodze do naczynia wzbiorczego, bo to nie jest miejsce do regulacji, tylko element zabezpieczenia instalacji. Jeśli ktoś planuje jedną armaturę do ochrony kotła i jednoczesnego obniżenia temperatury na obieg grzewczy, czasem rozsądniejszy okazuje się zawór czterodrogowy.
Właśnie na tym tle najłatwiej zrozumieć, że w innym obiegu montaż wygląda jeszcze inaczej.
W ciepłej wodzie użytkowej zawór zwykle stawia się przed pompą
W obiegu ciepłej wody użytkowej logika jest prostsza: zawór ma ograniczyć temperaturę wody, która trafia do punktów poboru. Dlatego najczęściej montuje się go przed pompą obiegową, tak aby pompa pracowała już na wodzie o ustalonej temperaturze i nie rozstrajała regulacji przy każdym poborze.To ważne zwłaszcza w instalacjach z cyrkulacją c.w.u. Zawór pomaga utrzymać komfort użytkownika i ograniczyć ryzyko zbyt gorącej wody na kranie, a jednocześnie nie psuje równowagi hydraulicznej całej pętli. Tu po prostu liczy się bezpieczeństwo i powtarzalność, a nie wysoka temperatura magazynowania sama w sobie.
W praktyce zasobnik może pracować wyżej, a zawór miesza wodę dopiero przed obiegiem użytkowym. Dzięki temu można zachować sensowną higienę pracy instalacji i jednocześnie uniknąć sytuacji, w której bateria prysznicowa staje się zbyt gorąca już po pierwszym odkręceniu.
Żeby nie zgadywać, trzeba umieć czytać schemat instalacji tak samo uważnie jak samą pompę.Jak rozpoznać poprawny układ na schemacie
Gdy patrzę na schemat, szukam czterech rzeczy: kierunku przepływu, oznaczeń portów, położenia pompy i tego, czy zawór nie został wpięty w miejsce zakazane. To wystarcza, żeby odsiać większość błędów jeszcze przed montażem.
- Porty A, B i AB muszą zgadzać się z funkcją zaworu. Przy zaworze mieszającym port wspólny nie zawsze jest tym, co intuicyjnie wygląda jak wejście.
- Strzałki na korpusie są ważniejsze niż przyzwyczajenie montera. To one mówią, gdzie idzie zasilanie, a gdzie powrót.
- Pompa i zawór muszą współpracować z konkretnym obiegiem. Sama kolejność montażu nie wystarcza, jeśli pompa ma za małą wysokość podnoszenia albo zawór robi zbyt duży spadek ciśnienia.
- Układ otwarty nie może mieć zaworu na rurze bezpieczeństwa ani przy naczyniu wzbiorczym.
- Dostęp serwisowy jest obowiązkowy z praktycznego punktu widzenia. Gdy głowicy nie da się wyjąć bez demontażu połowy kotłowni, montaż był po prostu zły.
Najbardziej cenię schematy, w których widać nie tylko sam zawór, ale też czujnik temperatury, zawory odcinające i miejsce odpowietrzenia. Wtedy da się ocenić układ jako całość, a nie jako pojedynczy element. A skoro widać już cały obraz, łatwiej wychwycić błędy, które później najczęściej psują pracę instalacji.
Najczęstsze błędy, które psują pracę układu
W takich instalacjach błąd montażowy rzadko wygląda dramatycznie na pierwszy rzut oka. Problem zaczyna się później: zawór „pływa”, pompa hałasuje, podłoga grzeje nierówno albo kocioł nie utrzymuje temperatury powrotu.
- Mylenie zaworu mieszającego z przełączającym - układ działa, ale nie robi tego, czego oczekujesz.
- Obrót zaworu wbrew kierunkowi przepływu - regulacja staje się chaotyczna, a temperatura skacze.
- Zbyt mała pompa - nie pokonuje oporów zaworu, rozdzielacza i długich pętli. W katalogach ten opór jest zwykle opisany jako Δp, czyli spadek ciśnienia.
- Brak równoważenia hydraulicznego - jedna strefa dostaje za dużo przepływu, druga za mało.
- Zła lokalizacja w układzie otwartym - szczególnie groźna przy naczyniu wzbiorczym i rurze bezpieczeństwa.
- Brak siłownika lub automatyki tam, gdzie regulacja ma być płynna - ręczne przestawianie działa, ale tylko do pewnego poziomu precyzji.
To są dokładnie te przypadki, w których inwestor ma wrażenie, że winny jest sam zawór, choć problemem bywa cały układ. Dlatego przed odbiorem zawsze sprawdzam nie tylko montaż, ale też nastawy i zachowanie instalacji w pracy.
Co sprawdzić przed odbiorem, żeby instalacja pracowała spokojnie
Jeśli mam zostawić jedną praktyczną listę kontrolną, to wygląda ona tak: czy znamy funkcję zaworu, czy kierunek przepływu zgadza się ze schematem, czy pompa ma zapas wydajności i czy instalacja utrzymuje temperaturę bez ciągłego poprawiania pokrętła. To są rzeczy, które naprawdę robią różnicę.- Sprawdź temperaturę za zaworem po kilkunastu minutach pracy, nie po dwóch.
- Upewnij się, że układ ma zawory odcinające, odpowietrzenie i dostęp do regulacji.
- Poproś o pokazanie nastawy docelowej: dla podłogówki zwykle 35-45°C, dla ochrony powrotu kotła zwykle 55-60°C.
- Jeśli są dwie strefy o różnych wymaganiach, nie oczekuj, że jeden zawór załatwi wszystko bez kompromisów.
- Przy kotle na paliwo stałe sprawdź, czy zabezpieczenie przed zimnym powrotem działa także po zaniku zasilania, jeśli tego wymaga producent.
W praktyce to właśnie ten etap decyduje, czy instalacja będzie działała równo i bezobsługowo, czy stanie się źródłem ciągłych korekt. Ja zawsze wolę prosty układ dobrany do funkcji niż rozbudowany montaż, który na papierze wygląda dobrze, a w kotłowni zaczyna się kłócić sam ze sobą.
