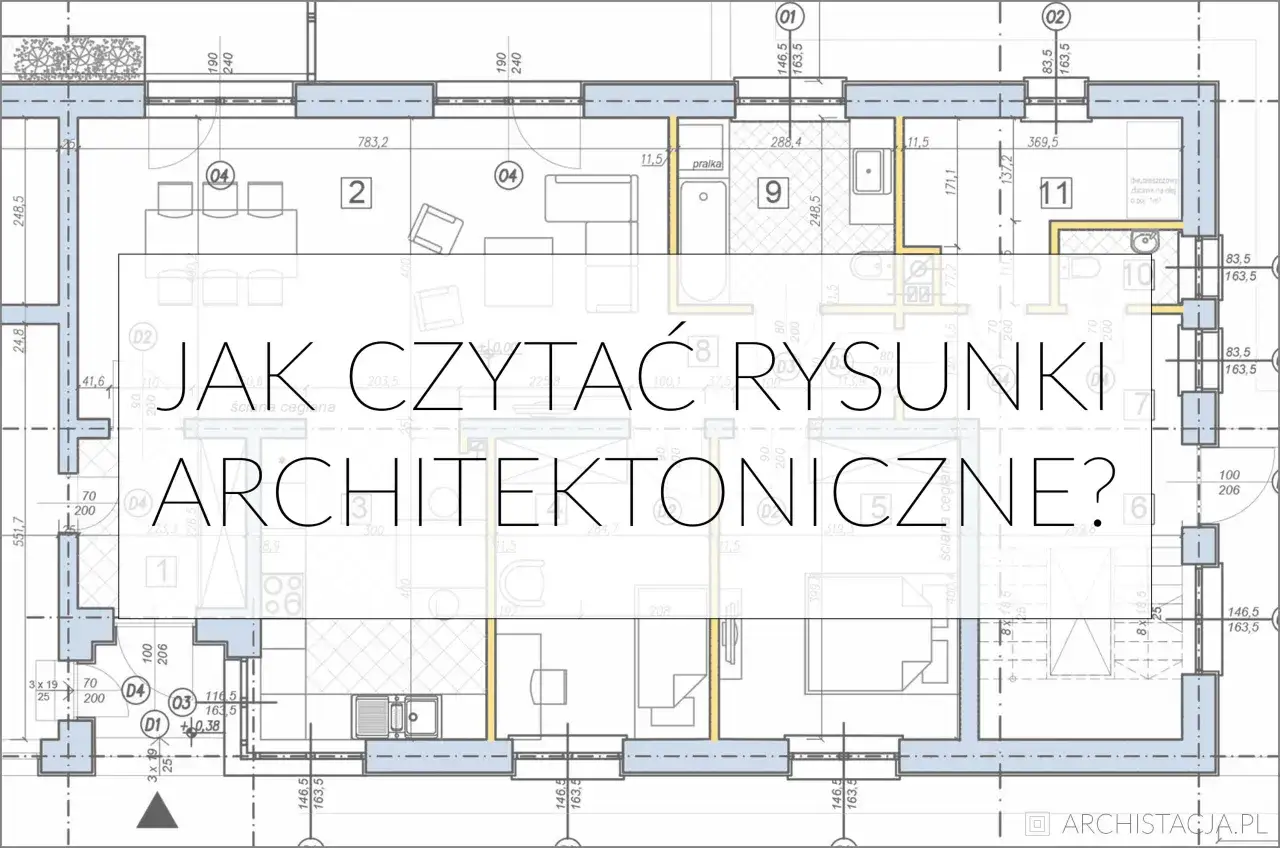

Rysunek budowlany nie jest zbiorem przypadkowych kresek, tylko skróconym językiem całej inwestycji. W praktyce symbole na projekcie budowlanym pokazują układ ścian, otworów, poziomów, przekrojów i instalacji, a ich poprawne odczytanie oszczędza czas, pieniądze i nerwy na etapie budowy. W tym artykule pokazuję, jak czytać legendę, które oznaczenia są najważniejsze i kiedy lepiej dopytać projektanta, zamiast zgadywać.
Najważniejsze informacje do odczytania z projektu
- Legenda jest ważniejsza niż sam symbol, bo ten sam znak może być opisany inaczej w różnych projektach.
- W polskiej praktyce najczęściej spotkasz oznaczenia uproszczone w skali od 1:50 do 1:200.
- Najpierw sprawdź ściany, otwory drzwiowe i okienne, a dopiero potem instalacje i detale.
- Poziomy, przekroje i kierunek północy pomagają zrozumieć budynek równie mocno jak linie i kreskowania.
- Jeśli coś wygląda niejednoznacznie, porównaj rzut z przekrojem i opisem branżowym zamiast domyślać się znaczenia.
Dlaczego legenda jest ważniejsza niż domysł
Rysunek budowlany działa jak mapa skrótów. Największy błąd to czytanie planu bez legendy, bo nawet dobrze znany element, taki jak okno, drzwi czy ściana, może być narysowany trochę inaczej zależnie od skali, branży i biura projektowego. W polskiej praktyce spotyka się oznaczenia umowne, uproszczone i dokładne, a w projektach architektoniczno-budowlanych najczęściej używa się form uproszczonych w skali od 1:50 do 1:200. Detale pokazuje się dokładniej, kiedy trzeba odsłonić więcej informacji.
Warto pamiętać, że rzut kondygnacji to w praktyce przekrój poziomy prowadzony zwykle około 1 m nad podłogą. Dzięki temu widać układ ścian, otwory i komunikację, ale nie całe wyposażenie budynku. Na przekrojach z kolei pojawiają się poziomy, które podaje się w metrach, zwykle z dokładnością do trzech miejsc po przecinku. Ja zawsze zaczynam od tego, bo bez tych podstaw łatwo pomylić znaczenie pojedynczej kreski z rzeczywistą funkcją elementu. Kiedy ten układ jest już jasny, można przejść do samego sposobu czytania dokumentacji.
Jak czytać dokumentację krok po kroku
- Ustal rodzaj rysunku. Inaczej czyta się rzut, inaczej przekrój, a jeszcze inaczej elewację albo detal. Sam typ arkusza już zawęża zakres informacji.
- Sprawdź skalę. Od niej zależy, ile szczegółów powinno być widoczne. To ważne, bo brak detalu nie zawsze oznacza brak informacji, tylko inne założenie skali.
- Znajdź legendę i oznaczenia orientacyjne. Szukam kierunku północy, osi konstrukcyjnych, opisów kondygnacji i poziomu zero, który zwykle odnosi się do posadzki parteru.
- Porównaj grubości linii. Grubsza linia zazwyczaj oznacza element bliższy przekrojowi albo ważniejszy konstrukcyjnie, cieńsza pokazuje rzeczy tła lub elementy pomocnicze.
- Zestaw rzut z przekrojem. Jeśli coś nie zgadza się na rzucie, sprawdzam przekrój. To często najszybszy sposób, by wyłapać różnice wysokości, spadki albo ukryte warstwy.
- Zaznacz miejsca niejednoznaczne. Jeśli symbol nie ma opisu albo różni się od reszty dokumentacji, odkładam go do wyjaśnienia. Na budowie zgadywanie jest słabą strategią.
Takie podejście oszczędza czas bardziej niż uczenie się pojedynczych znaków na pamięć. Kiedy wiem już, gdzie patrzeć i w jakiej kolejności, łatwiej mi odczytać także konkretne grupy symboli, a właśnie tam zaczynają się najcenniejsze praktyczne informacje.
Najczęściej spotykane symbole w rzutach i przekrojach
| Grupa oznaczeń | Co zwykle pokazują | Na co zwracam uwagę |
|---|---|---|
| Ściany nośne i działowe | Układ konstrukcyjny budynku oraz podział wnętrza | Ściana nośna ma znaczenie dla konstrukcji, działowa przede wszystkim dla funkcji pomieszczeń |
| Drzwi | Otwór, kierunek otwierania i typ skrzydła | Łuk otwarcia pokazuje stronę pracy drzwi, a w modelach przesuwnych opis może wyglądać inaczej |
| Okna | Otwór okienny, podział skrzydeł i sposób osadzenia | Nie myl samego otworu z konkretnym typem stolarki |
| Schody | Bieg, spocznik, kierunek wejścia i wyjścia | Znak odcięcia biegu bywa zygzakowy, a opis kierunku pomaga ustalić, jak czytać komunikację między kondygnacjami |
| Poziomy i przekroje | Rzędne, poziom zero, miejsce cięcia budynku | Poziomy odczytuj zawsze razem z podpisem, bo sama strzałka nie mówi jeszcze wszystkiego |
| Dach i spadki | Kierunek spływu wody, kalenicę, połacie i nachylenia | Mała strzałka pokazuje kierunek spadku, nie cały układ konstrukcji |
| Osie i numeracja | Siatkę odniesienia dla konstrukcji i pomieszczeń | Numery ułatwiają odnalezienie miejsca w całej dokumentacji, zwłaszcza gdy arkuszy jest kilka |
Najczęściej właśnie te oznaczenia decydują o tym, czy projekt da się szybko zrozumieć. Jeśli wiem, gdzie jest ściana nośna, jak otwierają się drzwi i na jakim poziomie przebiega przekrój, cały rysunek zaczyna układać się w logiczną całość. Kolejny krok to materiały, bo one wprowadzają już bardziej techniczny poziom informacji.
Jak rozpoznać materiały i warstwy na przekrojach

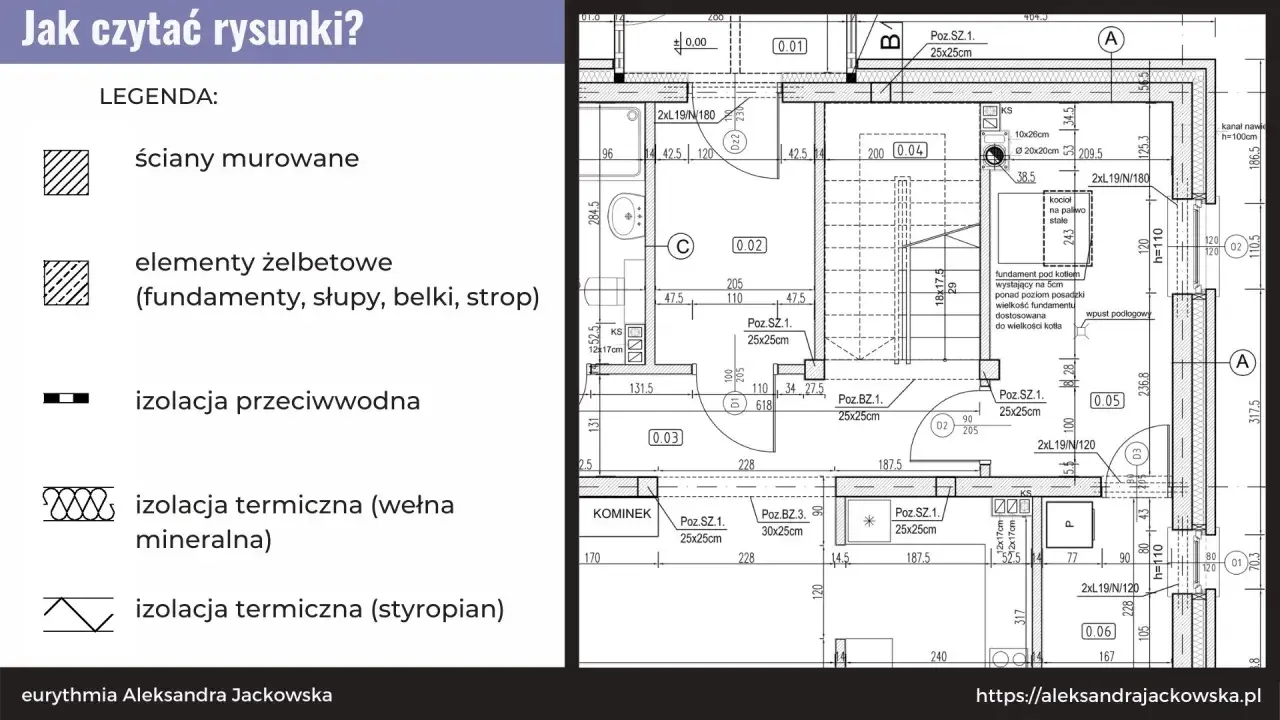

Na przekrojach materiały rozpoznaje się po kreskowaniu, czyli graficznym wzorze przypisanym do konkretnej warstwy lub elementu. Beton, cegła, drewno, izolacja czy grunt są oznaczane odmiennie, ale zawsze warto patrzeć na to ostrożnie, bo wzór mówi przede wszystkim o rodzaju materiału, a nie o jego jakości czy klasie wykonania. W rysunkach w skali 1:100 i większej takie oznaczenia są zwykle czytelne, a w mniejszych skalach projekt często je upraszcza.
To ważne, bo ten sam element w rzucie i na przekroju wygląda inaczej. Na planie widzisz przede wszystkim zarys i funkcję, a na przekroju dostajesz już informację o budowie warstwowej: murze, izolacji, tynku, żelbecie czy warstwach wykończeniowych. Dla inwestora to bywa moment przełomowy, bo dokumentacja przestaje być płaska i zaczyna pokazywać realną konstrukcję budynku. Właśnie dlatego kreskowanie nie jest ozdobą, tylko nośnikiem wiedzy.
Ja najczęściej sprawdzam trzy rzeczy: co jest warstwą nośną, co izolacją i co wykończeniem. Taki podział pomaga szybko ocenić, czy projekt ma sens wykonawczy i czy opis zgadza się z tym, co potem ma się pojawić na budowie. Gdy materiały są już jasne, naturalnie przechodzę do instalacji, bo to one najczęściej wywołują najwięcej pytań.
Oznaczenia instalacji są najbardziej zdradliwe
Symbole instalacyjne zwykle są najbardziej branżowe. Wod.-kan., elektryka, wentylacja, ogrzewanie i przybory sanitarne mają własne skróty, a część biur projektowych dodaje też lokalne oznaczenia, które nie muszą być intuicyjne dla osoby spoza branży. Z mojego doświadczenia właśnie tutaj najłatwiej o nieporozumienie, bo znak gniazdka, punktu świetlnego, pionu instalacyjnego czy przyłącza wygląda znajomo tylko wtedy, gdy czytasz go w odpowiednim arkuszu.
W praktyce zwracam uwagę przede wszystkim na te grupy:
- instalację elektryczną, czyli gniazda, punkty oświetleniowe, łączniki i rozdzielnice,
- instalację wodno-kanalizacyjną, czyli piony, podejścia i przybory sanitarne,
- instalację grzewczą, czyli grzejniki, rozprowadzenie ciepła i źródło zasilania,
- wentylację, czyli kanały, kratki i elementy wywiewne,
- kominy i przewody, które mogą być wentylacyjne, spalinowe albo dymowe.
Tu nie ma miejsca na automatyczne założenia. Ten sam symbol w różnych projektach może mieć inny opis albo dodatkowy komentarz, dlatego legenda konkretnego arkusza jest obowiązkowa. Jeśli z kolei w grę wchodzą koszty wykonania albo bezpieczeństwo użytkowania, wolę dopytać dwa razy niż poprawiać błędnie wykonany fragment po rozpoczęciu robót. Takie pomyłki najczęściej wynikają nie z braku wiedzy, tylko z pośpiechu, a to prowadzi do kolejnego problemu.
Najczęstsze błędy przy interpretacji rysunku
W codziennej pracy widzę kilka powtarzających się pomyłek. Część z nich wydaje się drobna, ale na budowie potrafi kosztować sporo czasu i nerwów.
- Odczytywanie symbolu bez sprawdzenia skali. W małej skali znikają detale, więc nie wszystko, czego nie widać, jest błędem.
- Mylenie rzutu z przekrojem. Rzut pokazuje układ poziomy, a przekrój odsłania wysokości i warstwy konstrukcyjne.
- Zakładanie, że każda legenda działa identycznie. W praktyce dokumentacja bywa podpisana trochę inaczej w zależności od biura i branży.
- Pomijanie kierunku otwierania drzwi i przebiegu schodów. To detal, który mocno wpływa na funkcjonalność wnętrza.
- Ignorowanie poziomów i rzędnych. Przy różnicach wysokości nawet niewielki błąd może zmienić sposób wykonania całej części obiektu.
- Przegapienie linii ukrytych i odniesień do osi. To często właśnie one pokazują, co dzieje się poza pierwszym planem rysunku.
Najdroższe są zwykle błędy na styku architektury i instalacji, bo tam jeden źle odczytany symbol pociąga za sobą kolejne decyzje wykonawcze. Dlatego, zamiast szukać jednego uniwersalnego klucza do wszystkich projektów, wolę sprawdzać dokumentację warstwa po warstwie. To podejście prowadzi wprost do ostatniej rzeczy, którą zawsze robię przed uznaniem rysunku za w pełni zrozumiały.
Co jeszcze sprawdzam, zanim uznam rysunek za zrozumiały
- czy legenda dotyczy tego konkretnego arkusza, a nie tylko całego projektu,
- czy numeracja kondygnacji i pomieszczeń jest spójna między rzutem, przekrojem i opisem,
- czy poziom zero, rzędne i wysokości są oznaczone konsekwentnie,
- czy kierunek północy i orientacja działki zgadzają się z projektem zagospodarowania,
- czy arkusz ma aktualną wersję, a nie starszą rewizję z innym układem elementów.
To właśnie takie drobiazgi najczęściej oddzielają szybkie „wydaje mi się, że rozumiem” od realnej pewności. Jeśli mam to uporządkowane, dokumentacja przestaje być zbiorem znaków, a zaczyna działać jak precyzyjna instrukcja budowy. I właśnie tak warto do niej podchodzić: najpierw legenda, potem skala i kontekst, a dopiero na końcu pojedyncze symbole.
