Schemat podłączenia czujnika ruchu z wyłącznikiem - Uniknij błędów

Połączenie czujnika ruchu z tradycyjnym włącznikiem ma sens wtedy, gdy chcesz, żeby oświetlenie działało automatycznie, ale dało się je też przejąć ręcznie. Najważniejsze jest to, że schemat podłączenia czujnika ruchu z wyłącznikiem nie sprowadza się do przypadkowego spięcia kilku żył: liczy się tor zasilania, wyjście na lampę i to, czy przełącznik ma tylko omijać automatykę, czy odcinać ją całkowicie. Poniżej rozpisuję układ krok po kroku, pokazuję najbezpieczniejsze warianty i wskazuję błędy, przez które taki zestaw najczęściej działa nie tak, jak powinien.

Jak rozumiem taki układ i kiedy ma on sens

Czujnik ruchu działa jak automatyczny przełącznik fazy: wykrywa ruch, podaje napięcie na lampę i po zadanym czasie je odcina. W praktyce cała sztuka polega na tym, żeby faza zasilająca dotarła do czujnika cały czas, a lampa była sterowana z jego wyjścia. To właśnie dlatego zwykły włącznik nie może być wpięty przypadkowo w dowolne miejsce obwodu, jeśli zależy ci na zachowaniu automatyki.

Najczęściej taki układ robi się z myślą o korytarzu, garażu, schodach, pralni albo wejściu do domu. Z jednej strony światło zapala się samo, z drugiej da się je ręcznie włączyć, gdy ktoś chce ominąć czujnik albo po prostu nie liczyć na ruch w polu detekcji. W dobrze zrobionej instalacji wyłącznik jest więc obejściem lub wejściem ręcznym, a nie wyłącznikiem zasilania całego systemu.

W praktyce rozdzielam dwa scenariusze: albo masz czujnik z dedykowanym wejściem ręcznym, albo zwykły model 230 V, do którego trzeba dołożyć klasyczny przełącznik w zgodnym z instrukcją układzie. To prowadzi wprost do pytania, jak rozpoznać przewody i nie pomylić zacisków.

Jak połączyć przewody bez zgadywania

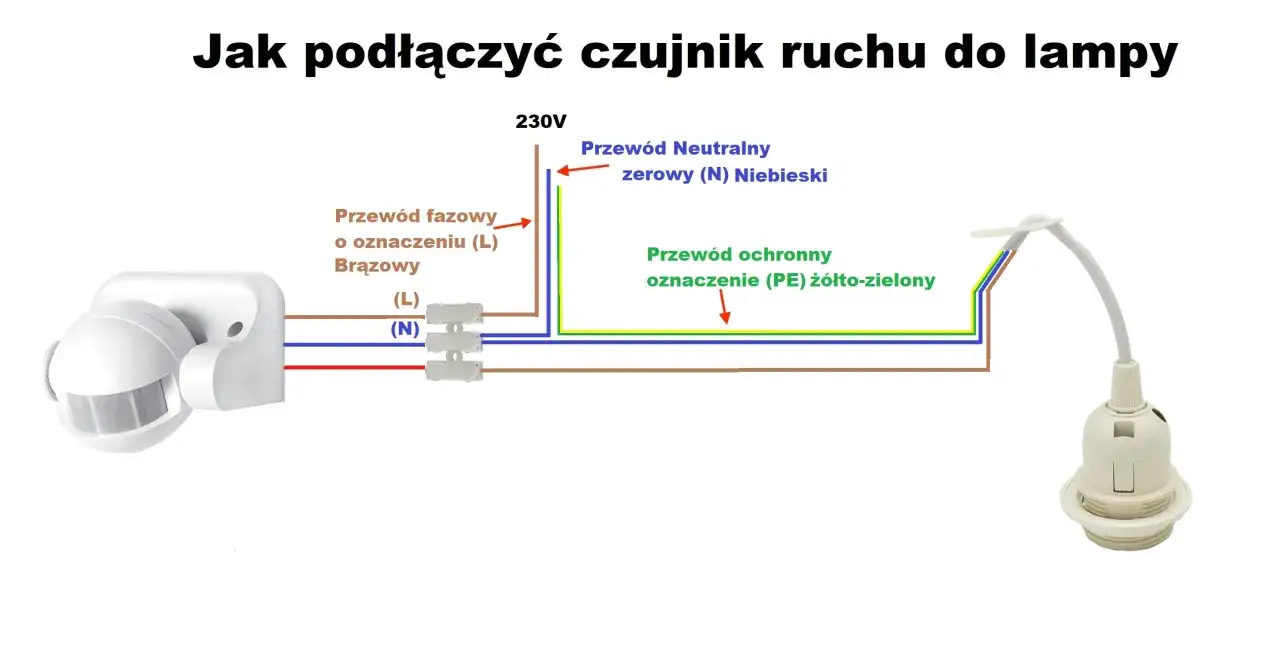

W typowej instalacji 230 V czujnik dostaje stałe zasilanie, a lampa podłączona jest do jego wyjścia. Jeżeli model ma zacisk opisany jako SW, S, T lub local switch, to właśnie tam podłącza się element ręcznego sterowania, zwykle przycisk chwilowy albo przełącznik przewidziany przez producenta. Jeśli takiego wejścia nie ma, zwykły włącznik musi działać jako obejście lampy albo jako pełne odcięcie obwodu, ale wtedy automatyka przestaje być aktywna.

Najprościej myśleć o tym tak: zasilanie wchodzi do czujnika, czujnik steruje lampą, a włącznik ma jedynie dopisać ręczny tryb pracy. Nie prowadź neutralnego przez wyłącznik i nie zakładaj, że każdy model zadziała tak samo, bo właśnie tu najczęściej zaczynają się błędy.

1. Odłącz zasilanie w rozdzielni i potwierdź brak napięcia testerem.

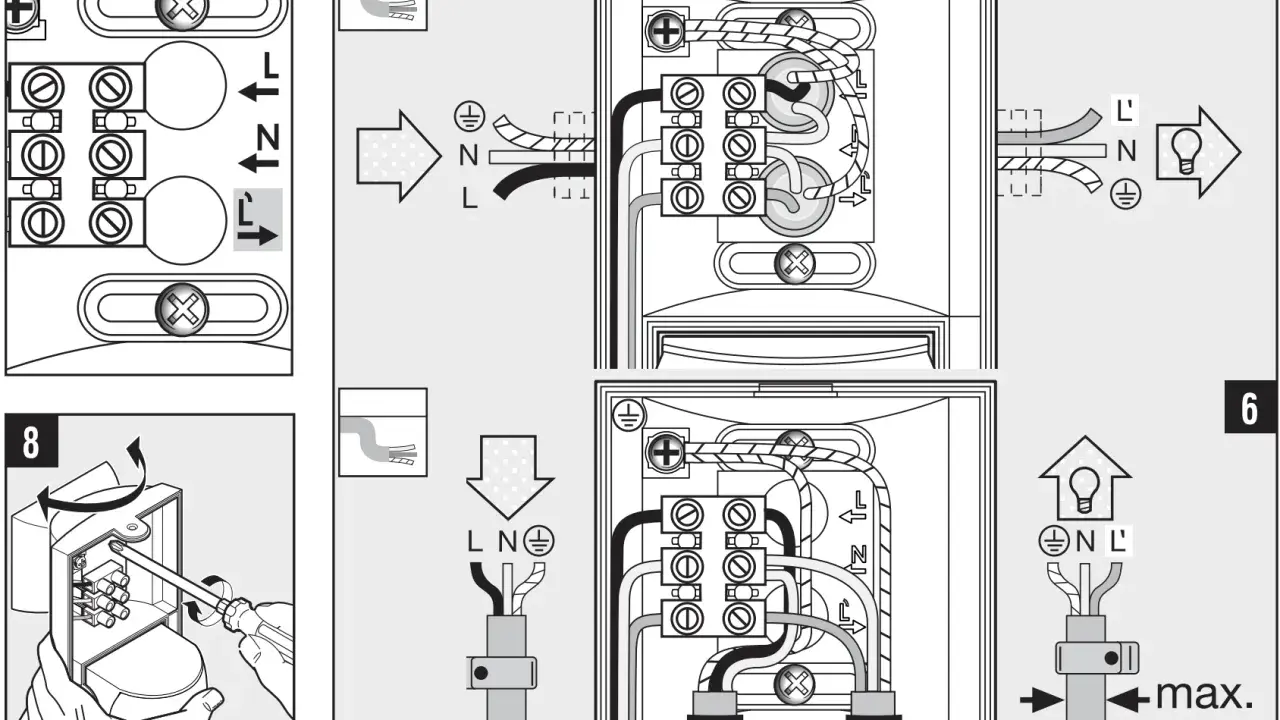

2. Odszukaj przewody L, N i PE oraz sprawdź oznaczenia na obudowie czujnika.
3. Podłącz stałe zasilanie do czujnika zgodnie ze schematem producenta.
4. Przewód wyjściowy z czujnika poprowadź do lampy.
5. Jeśli oprawa tego wymaga, dołącz przewód ochronny PE bezpośrednio do lampy.
6. Wyłącznik włącz tylko tam, gdzie producent dopuszcza ręczne sterowanie, albo jako obejście lampy w zgodnym układzie.
7. Po podłączeniu ustaw parametry pracy i dopiero wtedy zamknij puszkę.

Jeżeli puszka jest płytka, zwróć uwagę na miejsce dla złączek i promień ułożenia żył. W praktyce różnica między wygodnym a kłopotliwym montażem często sprowadza się do kilku centymetrów miejsca w puszce, a nie do samego czujnika. To dobry moment, żeby wybrać też właściwy typ wyłącznika.

Jaki typ wyłącznika sprawdza się najlepiej

Nie każdy przełącznik daje ten sam efekt. W instalacjach z czujnikiem ruchu najlepiej sprawdzają się dwa podejścia: zwykły łącznik jako ręczne obejście albo przycisk chwilowy, jeśli urządzenie ma osobne wejście sterujące. Ja patrzę na to przede wszystkim przez pryzmat wygody domowników i tego, czy światło ma być czasowo przejęte, czy całkowicie wyłączone z automatyki.

Jeśli kupujesz nowy osprzęt, szukaj modelu, który producent przewidział do pracy w układzie 2- lub 3-żyłowym i który ma jasno opisany tryb ręczny. To ważne, bo w praktyce właśnie kompatybilność z instalacją decyduje, czy układ będzie działał płynnie, czy zacznie wymagać ciągłych poprawek. Gdy wybór jest już jasny, zostaje druga strona problemu: typowe błędy montażowe.

Najczęstsze błędy montażowe, które psują efekt

Z doświadczenia najwięcej problemów nie wynika z samego czujnika, tylko z tego, że ktoś traktuje go jak zwykły łącznik. W instalacji 230 V to zbyt duże uproszczenie. Jeden błąd w torze zasilania potrafi sprawić, że światło działa tylko ręcznie, miga bez powodu albo nie gaśnie mimo ruchu po pokoju.

• Odcinanie zasilania czujnika wyłącznikiem - układ działa wyłącznie ręcznie, a tryb automatyczny przestaje istnieć.
• Zamiana L z N - w najlepszym razie instalacja nie startuje poprawnie, w gorszym pojawia się zwarcie lub uszkodzenie urządzenia.
• Wpięcie neutralnego przez łącznik - to zły nawyk, bo sterować należy fazą, nie przewodem neutralnym.
• Brak zgodności z obciążeniem - szczególnie przy LED-ach czujnik może migotać, buczeć albo nie domykać obwodu.
• Montaż przy źródłach ciepła lub ruchu tła - grzejnik, wentylator, słońce czy ruch za szybą potrafią wywoływać fałszywe zadziałania.
• Zbyt wysoki montaż - czujnik widzi mniej i reaguje gorzej, więc światło włącza się później albo z mniejszej odległości.

Wielu użytkowników zakłada też, że jeden uniwersalny schemat pasuje do każdego modelu. To niebezpieczne uproszczenie. W instrukcjach producentów bardzo wyraźnie widać, że część urządzeń ma osobne wejście do ręcznego sterowania, a część po prostu nie toleruje przypadkowego podłączenia przełącznika. Ten etap warto więc potraktować poważnie, zanim przejdziesz do regulacji i testu.

Jak ustawić czujnik po podłączeniu

Po montażu nie zostawiam ustawień fabrycznych. Najpierw sprawdzam działanie na minimum czasu i maksymalnym progu światła, a dopiero później dopasowuję parametry do miejsca. W praktyce chodzi o to, żeby czujnik nie robił dwóch rzeczy naraz: nie zapalał światła za wcześnie i nie trzymał go zbyt długo.

Po włączeniu zasilania daj urządzeniu chwilę na inicjalizację. W wielu modelach to około 30 sekund i dopiero potem czujnik zaczyna normalnie pracować. Potem przejdź kilka razy przez strefę detekcji, sprawdź opóźnienie wyłączenia i obserwuj, czy lampa gaśnie po czasie zgodnym z ustawieniem. Jeśli światło zapala się w dzień mimo niskiego LUX, trzeba zejść z progiem zmierzchu; jeśli reaguje na każdy ruch w oddali, zmniejsz czułość albo lekko zmień kierunek montażu.

Warto też pamiętać o wysokości. Dla wielu czujników ściennych sensowny zakres to mniej więcej 1,8-2,5 m, a przy montażu wyżej spada precyzja wykrywania. To nie jest drobiazg, bo zbyt wysoki punkt montażu potrafi zepsuć nawet poprawnie podłączony układ. Kiedy ustawienia są już opanowane, zostaje ostatnia rzecz: kontrola całej instalacji przed zamknięciem puszki.

Co jeszcze sprawdzić, zanim uznasz montaż za zakończony

Najbardziej praktyczna rada, jaką daję przy takich instalacjach, jest prosta: nie kończ pracy w momencie, gdy lampka się zapali. Sprawdź jeszcze, czy przełącznik działa tak, jak chciałeś, czy czujnik nie reaguje na przypadkowy ruch zza drzwi i czy oprawa ma wystarczający zapas mocy względem wymagań urządzenia. To właśnie te drobiazgi odróżniają instalację poprawną od wygodnej w użyciu.

• Upewnij się, że wyłącznik rzeczywiście przejmuje światło wtedy, gdy ma to robić.
• Sprawdź, czy po powrocie do trybu automatycznego czujnik nadal sam załącza lampę.
• Zweryfikuj, czy oprawa i czujnik są kompatybilne z LED-ami, zwłaszcza przy małej mocy źródła.
• Oceń zasięg w realnych warunkach, a nie tylko na otwartej przestrzeni podczas testu.
• Zostaw oznaczenie przewodów w puszce, bo przy późniejszym serwisie oszczędza to sporo czasu.

Jeżeli masz wątpliwość co do konkretnego zacisku albo widzisz, że model czujnika ma własny tryb manualny, lepiej jeszcze raz porównać oznaczenia z instrukcją niż domyślać się po kolorach żył. W takim układzie poprawny schemat to nie sztuka podłączenia „na pamięć”, tylko świadome rozdzielenie zasilania, wyjścia na lampę i ręcznego przejęcia sterowania.
