Oznaczenia przewodów elektrycznych to nie detal dla dociekliwych, tylko podstawa bezpiecznej pracy przy instalacji, zwłaszcza gdy w grę wchodzi oświetlenie, rozdzielnica albo modernizacja starego obwodu. W tym artykule rozbieram na czynniki pierwsze kolory, skróty L, N, PE i PEN oraz pokazuję, jak odróżnić standardowe żyły od tych, które wymagają dodatkowej weryfikacji. Zależało mi też na tym, żeby wszystko było praktyczne: bez zgadywania, za to z konkretnymi regułami, które naprawdę pomagają w pracy.
Najważniejsze reguły, które warto zapamiętać od razu
- Brązowy, czarny i szary oznaczają zwykle przewody fazowe L1, L2 i L3.
- Niebieski zostawia się dla przewodu neutralnego N, a żółto-zielony dla ochronnego PE.
- PEN łączy funkcję ochronną i neutralną, więc wymaga szczególnej ostrożności przy modernizacjach.
- Na kablu można spotkać też zapisy typu 3x1,5 lub 5G2,5, które mówią o budowie żył, a nie tylko o kolorze.
- W starszych instalacjach barwa nie wystarcza i trzeba potwierdzać funkcję przewodu pomiarem.
- Przy oświetleniu największy błąd to mylenie przewodu fazowego z neutralnym w puszce albo przy łączniku.
Jak czytać kolory i skróty na kablu
W praktyce zawsze zaczynam od dwóch warstw identyfikacji: koloru izolacji i zapisu literowo-liczbowego. Kolor mówi mi o funkcji żyły, a oznaczenie na kablu albo zacisku potwierdza, z czym mam do czynienia. To właśnie ten porządek porządkują normy PN-EN IEC 60445 i powiązane wymagania dla instalacji niskiego napięcia, więc nie ma tu miejsca na dowolność wykonawcy.
Najprostszy zapis, który spotykam najczęściej, wygląda tak:
| Oznaczenie | Co znaczy | Jak to czytam w praktyce |
|---|---|---|
| L | Przewód fazowy | To żyła robocza z napięciem; w obwodzie jednofazowym zwykle jest jedna, a w trójfazowym dochodzą L1, L2 i L3. |
| N | Przewód neutralny | To tor powrotny dla prądu; w europejskim systemie identyfikacji przypisuje się mu kolor niebieski. |
| PE | Przewód ochronny | Służy do ochrony przeciwporażeniowej, a nie do zasilania odbiornika w normalnej pracy. |
| PEN | Przewód ochronno-neutralny | Łączy funkcję PE i N, więc przy modernizacji wymaga większej ostrożności niż zwykły neutralny. |
Na kablach pojawiają się też zapisy typu 3x1,5 mm² albo 5G2,5 mm². Pierwszy mówi o trzech żyłach o przekroju 1,5 mm², drugi o pięciu żyłach o przekroju 2,5 mm², przy czym litera G sygnalizuje obecność żyły ochronnej. To przydatne, bo sam kolor nie mówi jeszcze wszystkiego o budowie kabla. Kiedy już umiem odczytać symbole, przechodzę do tego, jaką rolę pełni każda żyła w obwodzie, bo właśnie tam najłatwiej o kosztowną pomyłkę.

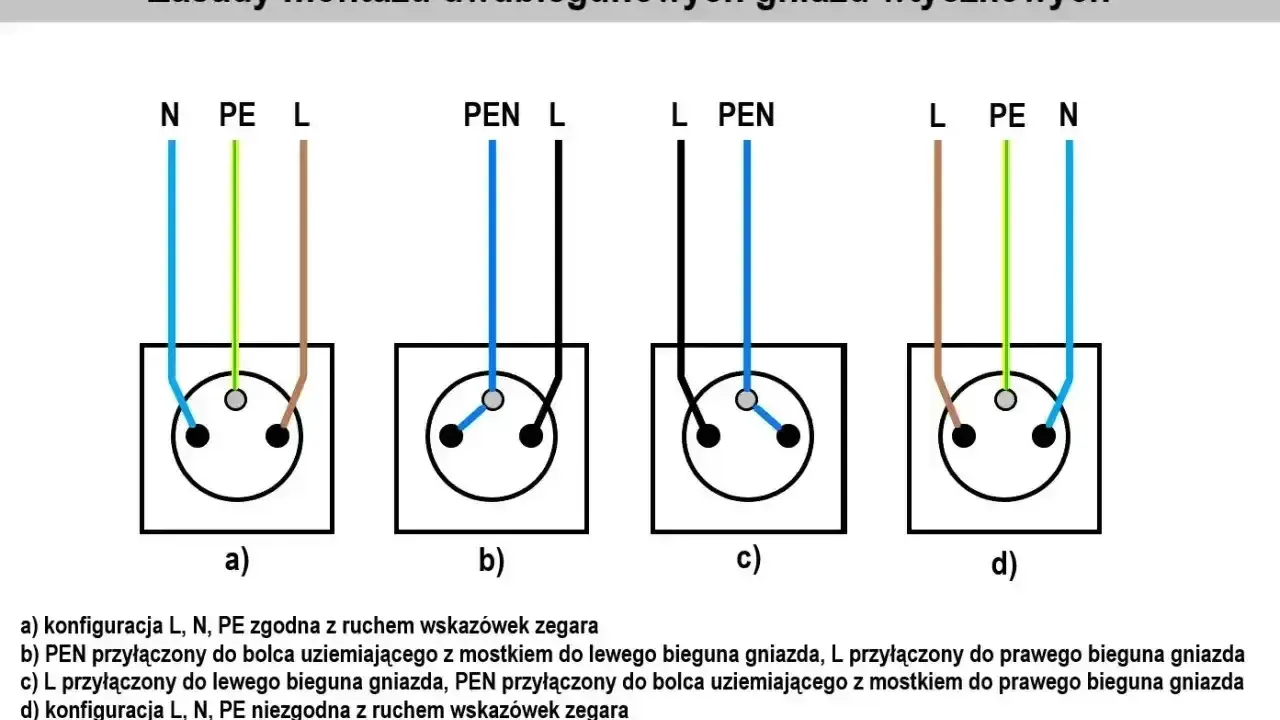

Co oznaczają L, N, PE i PEN w praktyce
Tu najważniejsza jest funkcja, nie sama barwa. L niesie napięcie robocze i to właśnie tę żyłę rozłącza się w typowych obwodach oświetleniowych. N jest przewodem neutralnym, czyli zapewnia powrót prądu. PE odpowiada za bezpieczeństwo i nie powinien być traktowany jak przewód roboczy. PEN łączy obie role, dlatego nie wolno patrzeć na niego jak na zwykły neutralny „z inną izolacją”.
Ja zwracam uwagę na trzy praktyczne zasady:
- Przewód ochronny nie służy do zasilania odbiorników w normalnej pracy.
- Neutralnego nie używa się jako ochronnego, nawet jeśli „tak było wygodniej” przy starym montażu.
- PEN nie powinien być rozłączany ani traktowany lekko, bo jego przerwanie ma dużo poważniejsze skutki niż błąd w zwykłej fazie.
W obwodach oświetleniowych szczególnie łatwo pomylić przewód wracający z łącznika z neutralnym. Na pierwszy rzut oka oba mogą wyglądać podobnie, ale funkcjonalnie to zupełnie co innego. Dlatego przy lampach, kinkietach i układach sterowania światłem zawsze sprawdzam nie tylko kolor, lecz także to, gdzie przewód faktycznie biegnie i jak jest opisany na zaciskach. Kiedy ten porządek jest jasny, dobór kolorów staje się znacznie prostszy do odczytania.
Jakie kolory obowiązują dziś w instalacjach w Polsce
W nowych instalacjach w Polsce trzymam się prostego schematu: brązowy, czarny i szary dla faz, niebieski dla N oraz żółto-zielony dla PE. Ten układ jest harmonizowany z europejskimi zasadami identyfikacji przewodów i właśnie dlatego tak dobrze działa w praktyce serwisowej oraz montażowej.
| Funkcja | Kolor żyły | Uwagi praktyczne |
|---|---|---|
| Faza L1 | Brązowy | Najczęściej pierwszy przewód fazowy w układzie trójfazowym. |
| Faza L2 | Czarny | Ważne, żeby nie zmieniać kolejności bez potrzeby, szczególnie w rozdzielnicach i automatyce. |
| Faza L3 | Szary | Domyka trio fazowe; przy rozdziale obwodów warto trzymać spójną logikę oznaczeń. |
| Neutralny N | Niebieski, najlepiej jasnoniebieski | Ta barwa jest zarezerwowana dla neutralnego, więc nie używam jej „na skróty” do innych funkcji. |
| Ochronny PE | Żółto-zielony | To wyłączone dla jednej funkcji połączenie kolorów; sama zieleń albo sam żółty nie zastępują PE. |
| PEN | Zależnie od rozwiązania systemowego i dokumentacji | W nowoczesnych identyfikacjach przewodu PEN pojawiają się dodatkowe oznaczenia końcowe, dlatego bez dokumentacji nie zgaduję. |
Warto też pamiętać, że standard IEC dopuszcza szerszy zestaw kolorów dla innych zastosowań, ale w zwykłej instalacji budynkowej nie zastępują one podstawowego schematu. Innymi słowy: czerwony, biały, fioletowy czy turkusowy mogą pojawiać się w sterowaniu, automatyce albo w aparaturze specjalnej, lecz nie zwalniają z zasad dla N, PE i faz. To właśnie ten szczegół odróżnia porządny montaż od przypadkowego okablowania, a w starszych obiektach bywa to szczególnie istotne.
Co robić ze starymi przewodami i nietypowymi barwami
W starszych instalacjach kolor nie zawsze mówi prawdę. Po latach przeróbek, dołożonych lampach i naprawach „na szybko” barwy bywają pomieszane albo po prostu niezgodne z dzisiejszym standardem. W takiej sytuacji nie opieram się na pierwszym wrażeniu, tylko traktuję kolor jako wskazówkę, a nie dowód.
- Najpierw sprawdzam dokumentację obwodu, jeśli w ogóle istnieje.
- Następnie upewniam się, że obwód jest odłączony i zabezpieczony przed przypadkowym załączeniem.
- Dopiero potem badam ciągłość, napięcie i zgodność z opisem na zaciskach.
- Jeśli przewód ma nietypową barwę, ale jego funkcja jest pewna, oznaczam końcówki czytelnie na obu końcach trasy.
- Gdy funkcji nie da się potwierdzić bez wątpliwości, przewód kwalifikuję do wymiany albo do ponownego, jednoznacznego opisania.
To podejście szczególnie dobrze działa przy modernizacji oświetlenia w biurach, mieszkaniach i obiektach usługowych. W praktyce lepiej poświęcić kilkanaście minut na weryfikację niż później wracać do tej samej puszki z powodu błędu w rozpoznaniu żyły. A kiedy już wiadomo, co najczęściej myli ludziom trop, łatwiej wyłapać typowe pułapki.
Najczęstsze pomyłki przy odczytywaniu oznaczeń
Najwięcej problemów widzę tam, gdzie ktoś zakłada, że kolor = funkcja i nic więcej nie trzeba sprawdzać. To działa tylko w nowych, dobrze opisanych instalacjach. W praktyce najczęstsze błędy są dużo bardziej przyziemne:
- uznawanie niebieskiego za fazę, bo „tak było podłączone wcześniej”;
- używanie żółto-zielonego jako przewodu roboczego, bo akurat był wolny;
- traktowanie PEN jak zwykłego N, bez uwzględnienia układu sieci;
- ignorowanie przewodu powrotnego z łącznika przy oświetleniu i branie go za neutralny;
- mylenie znaczenia zapisu 3x1,5 z informacją o funkcji żył;
- przekonanie, że ten sam kolor zawsze oznacza to samo w każdym budynku.
Wszystkie te pomyłki mają jeden wspólny mianownik: brak potwierdzenia funkcji pomiarem. Sam kolor może przyspieszyć pracę, ale nie zastąpi sprawdzenia, czy przewód naprawdę jest tym, za co go bierzemy. I właśnie dlatego przed podłączeniem warto mieć prostą procedurę, którą da się powtórzyć za każdym razem.
Jak sprawdzić przewód przed pracą i nie popełnić kosztownego błędu
Ja stosuję krótką, powtarzalną kolejność. Dzięki temu nie muszę polegać na pamięci ani na „wydaje mi się”.
- Odłączam obwód i zabezpieczam go przed przypadkowym załączeniem.
- Potwierdzam brak napięcia odpowiednim przyrządem, a nie samym wzrokiem.
- Porównuję barwę żyły z oznaczeniem zacisku i z dokumentacją obiektu.
- Sprawdzam ciągłość PE oraz poprawność toru neutralnego.
- Jeśli obwód jest trójfazowy, porządkuję L1, L2 i L3 tak, żeby później dało się go serwisować bez zgadywania.
- Na końcu opisuję przewody tak, aby kolejna osoba nie musiała odtwarzać mojej logiki od zera.
Ta procedura jest prosta, ale właśnie prostota najlepiej chroni przed błędami. Przy oświetleniu, rozdzielniach i modernizacji instalacji liczy się nie tylko poprawne podłączenie, lecz także to, czy za miesiąc lub za rok ktoś inny będzie w stanie bezpiecznie zrozumieć, co zostało zrobione. Gdy ten etap mam pod kontrolą, sama praca idzie szybciej i czyściej.
Dlaczego porządek w oznaczeniach oszczędza czas także po montażu
Najbardziej praktyczna zasada jest dla mnie prosta: kolor pomaga, ale nie zastępuje pomiaru. W dobrze wykonanej instalacji funkcja żyły, jej barwa i opis na zacisku mówią to samo. Jeśli którykolwiek z tych elementów się nie zgadza, instalację trzeba najpierw zrozumieć, a dopiero potem poprawiać.
To ważne nie tylko dla bezpieczeństwa, lecz także dla pracy zawodowej. Elektryk, monter czy technik utrzymania obiektu zyskuje na czytelnym oznaczeniu przewodów dwa razy: przy pierwszym montażu i przy każdym kolejnym serwisie. Mniej zgadywania oznacza mniej błędów, mniej przestojów i mniej nerwów, a w praktyce właśnie to najbardziej odróżnia sprawną robotę od przypadkowej.
